Przedstawiony na rysunku przyrząd należy zastosować do pomiaru

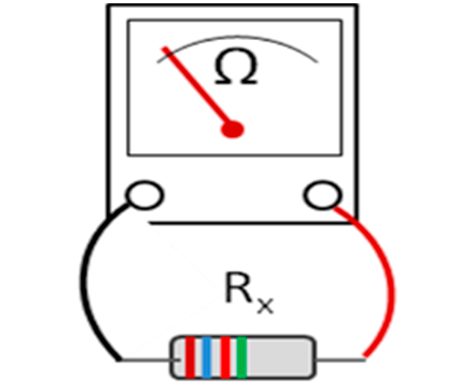

Przedstawiony na rysunku przyrząd to klasyczny omomierz, którego głównym zadaniem jest pomiar rezystancji, czyli oporu elektrycznego. Zwróć uwagę na symbol Ω na tarczy miernika – to międzynarodowe oznaczenie jednostki oporu, omawiane praktycznie w każdej instrukcji obsługi mierników analogowych i cyfrowych. Omomierz działa w ten sposób, że przez badany element (w tym przypadku rezystor Rx) przepuszcza niewielki prąd i mierzy spadek napięcia, a na tej podstawie wylicza rezystancję zgodnie z prawem Ohma. Osobiście uważam, że korzystanie z omomierza to absolutna podstawa w każdym warsztacie elektrotechnicznym – pozwala szybko ocenić stan przewodności czy sprawdzić, czy rezystor nie jest uszkodzony. Moim zdaniem niezwykle przydatny jest też fakt, że możesz w prosty sposób wykryć zwarcia lub przerwy w obwodzie bez konieczności zasilania układu. W praktyce, zgodnie z normami branżowymi, pomiar rezystancji jest pierwszym krokiem przy diagnozowaniu wielu usterek instalacji elektrycznych czy testowaniu komponentów elektronicznych. Warto też pamiętać, aby przed pomiarem rezystancji odłączyć badany element od zasilania, bo napięcie zewnętrzne może zafałszować wyniki lub nawet uszkodzić miernik – to jedna z ważniejszych dobrych praktyk, o której często zapominają początkujący.
