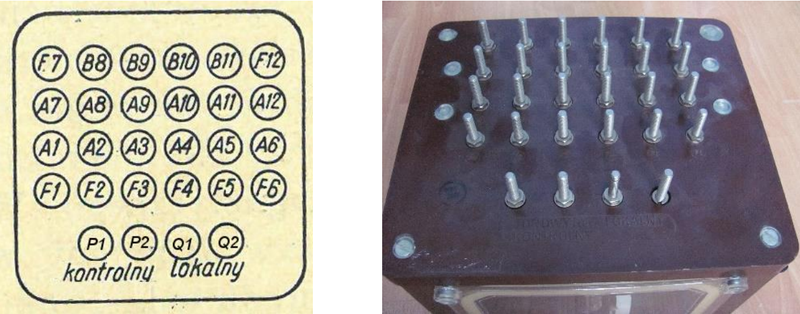

Montując w urządzeniach srk przekaźnik typu JRV po obsłudze technicznej przekaźnika (OTP), określ pomiędzy którymi zaciskami dokonuje się pomiaru napięcia torowego?

- AF1, F2
- BQ1, Q2
- CA1, A2
- DP1, P2
Poprawna odpowiedź: D. P1, P2
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Dokonując pomiaru napięcia torowego w przekaźniku typu JRV po wykonaniu obsługi technicznej (OTP), zawsze należy wykorzystać zaciski P1 oraz P2. To właśnie one są dedykowane do pomiarów kontrolnych – nie tylko ze względu na ich oznaczenie, ale też zgodnie z wytycznymi producenta oraz dobrą praktyką eksploatacyjną. Moim zdaniem to jedno z tych miejsc, gdzie teoria mocno spotyka się z praktyką: w realnych warunkach pracy urządzeń srk nie raz można zauważyć, jak istotne jest prawidłowe rozpoznanie funkcji każdego zacisku. Pracując przy przekaźnikach JRV, spotkałem się z przypadkami, gdzie ktoś pomylił tory pomiarowe z pomocniczymi – to skutkowało nie tylko błędnymi odczytami, ale czasem nawet uszkodzeniem urządzenia. W standardach branżowych, np. w instrukcjach PKP PLK czy w dokumentacji technicznej producentów przekaźników, wyraźnie podkreśla się znaczenie korzystania z odpowiednich zacisków pomiarowych (P1-P2) do sprawdzania stanu napięcia torowego, które jest kluczowe dla bezpieczeństwa ruchu kolejowego. Warto też pamiętać, że dzięki temu możemy łatwo odseparować sygnały kontrolne od sygnałów roboczych i uniknąć przypadkowego zakłócenia pracy urządzenia. Tak naprawdę, jeśli ktoś myśli o przyszłej pracy w dziale utrzymania srk, to rozpoznawanie tych zacisków i rozumienie ich funkcji powinno wchodzić w nawyk – to fundament bezpiecznej diagnostyki i utrzymania ruchu.
