Na rysunku przedstawiono drogę kolejową w

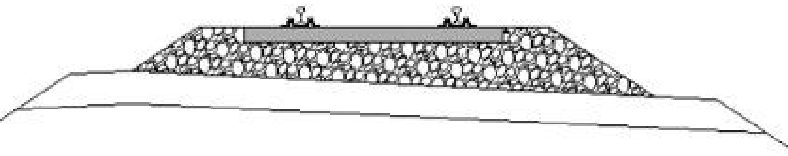

Wybrałeś przekrój poprzeczny i to jest właśnie to, co inżynierowie najczęściej analizują, kiedy chcą zobaczyć jak dokładnie zbudowana jest cała konstrukcja torowiska w danym miejscu. Przekrój poprzeczny przecina drogę kolejową pod kątem prostym do osi toru, ukazując warstwy podsypki, nasypu, szyn, a nawet całą szerokość korpusu kolejowego. Moim zdaniem, to jest najpraktyczniejszy sposób na zrozumienie zarówno geometrii, jak i materiałów wykorzystanych w danym miejscu. Bardzo często właśnie taki przekrój znajduje się w dokumentacji projektowej czy specyfikacjach technicznych branży kolejowej, bo pozwala szybko wychwycić ewentualne błędy konstrukcyjne lub nieprawidłowości w założeniach projektowych. W praktyce, na budowie czy podczas przeglądów technicznych, inżynier czy technik często korzysta właśnie z przekroju poprzecznego, żeby sprawdzić np. grubość warstwy tłucznia, stabilność nasypu czy szerokość podtorza. Z mojego doświadczenia, dobrze rozumiejąc przekroje poprzeczne, łatwiej ogarnąć temat utrzymania torów. Zresztą, polskie normy (np. PN-EN 13803) też mocno podkreślają znaczenie takich przekrojów dla prawidłowego projektowania i diagnostyki linii kolejowych.
