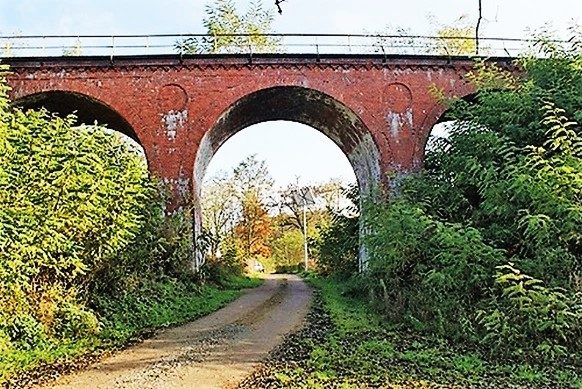

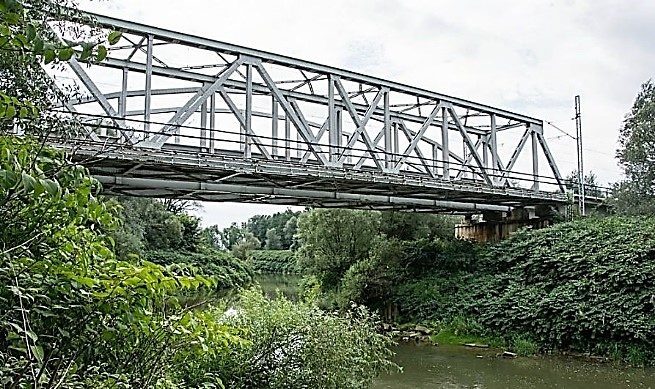

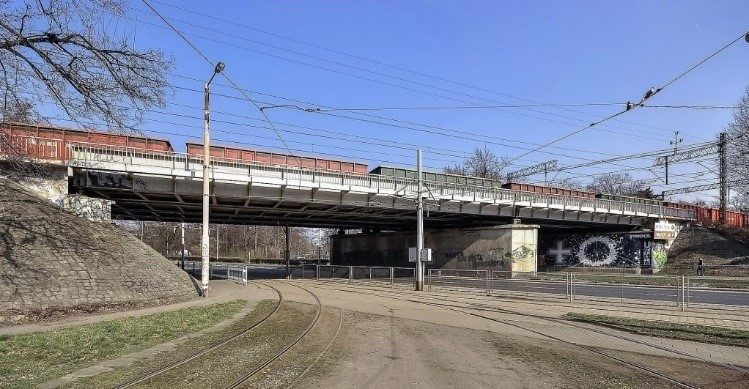

Na którym rysunku przedstawiono obiekt mostowy, w którym zastosowane są izbice?

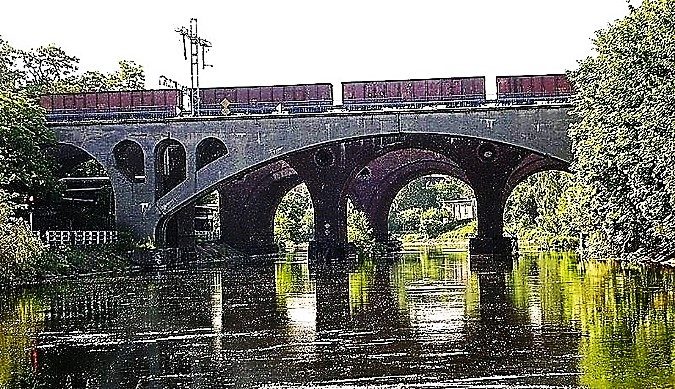

Na rysunku numer 4 wyraźnie widać zastosowanie izbic – to są te specyficzne, wydłużone elementy konstrukcyjne przy filarach mostu, które skierowane są zgodnie z nurtem rzeki. Ich głównym zadaniem jest ochrona filarów przed bezpośrednim uderzeniem kry lodowej, pni drzew czy silnym prądem wody. W praktyce, dobrze zaprojektowane izbice realnie wydłużają żywotność podpór i minimalizują ryzyko kosztownych napraw – szczególnie w przypadku mostów kolejowych czy tych zlokalizowanych nad rzekami o zmiennym przepływie. W polskich warunkach hydrotechnicznych często stosuje się izbice murowane lub betonowe, bo są wytrzymałe i odporne na erozję. Z mojego doświadczenia wynika, że obecność izbic to znak, iż konstruktorzy mieli na uwadze bezpieczeństwo i długowieczność obiektu, co jest zgodne z aktualnymi normami PN-EN i wytycznymi GDDKiA. Dobrą praktyką jest również regularna kontrola izbic podczas przeglądów mostów, bo ich uszkodzenie może prowadzić do degradacji filarów. Warto wiedzieć, że wybór odpowiedniego typu izbicy zależy od prędkości przepływu wody, charakteru koryta rzeki i spodziewanych obciążeń. Takie detale czasem decydują o trwałości całej przeprawy.
