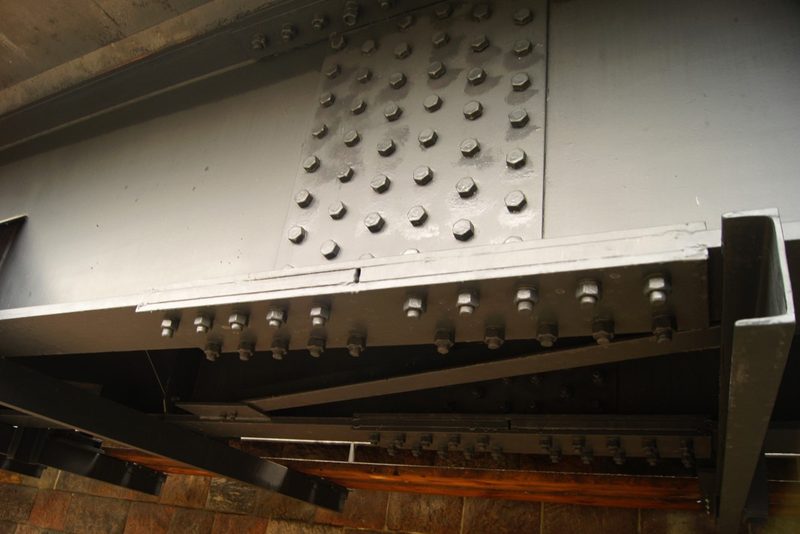

Zdjęcie przedstawia połączenie

To połączenie, które widać na zdjęciu, jest typowym przykładem pasa dolnego blachownicy. W konstrukcjach mostowych i innych obiektach inżynieryjnych pas dolny blachownicy pełni bardzo istotną rolę, bo odpowiada za przenoszenie sił rozciągających oraz częściowo ściskających w dolnej części przekroju dźwigara. Charakterystyczne są tutaj szerokie blachy, połączone na zakład z pomocą śrub lub nitów, co doskonale widać na fotografii. Takie rozwiązanie konstrukcyjne zapewnia trwałość i bezpieczeństwo eksploatacji, a także ułatwia ewentualne prace naprawcze czy wymianę elementów w przyszłości. Moim zdaniem warto zwrócić uwagę na to, że zgodnie z wytycznymi norm PN-EN 1993 (Eurokod 3) projektowanie i wykonywanie takich połączeń wymaga zapewnienia odpowiedniej nośności na ścinanie i rozciąganie, a także uwzględnienia wpływu zmęczenia materiału. W praktyce, do takich połączeń używa się blach wzmocnionych, odpowiednio rozmieszczonych śrub oraz często dodatkowych żeber usztywniających. Sporadycznie spotykam się z tym, że ktoś myli to z węzłem kratownicowym, ale w blachownicy nie ma klasycznych węzłów kratownicowych – jest za to ciągłość i pełne przekazanie sił wzdłuż pasa. Na co dzień takie połączenia są nie do przecenienia w infrastrukturze kolejowej i drogowej, bo zapewniają bezpieczne przenoszenie bardzo dużych obciążeń dynamicznych.
