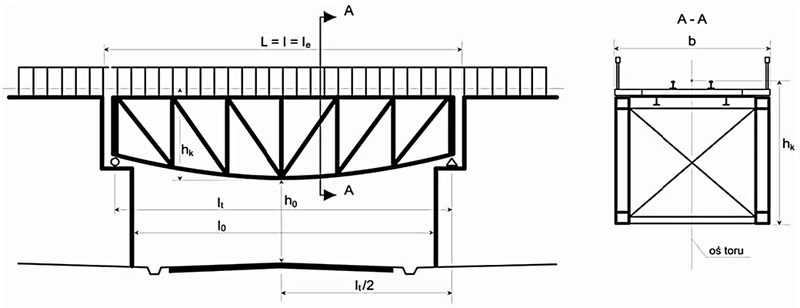

Wysokość konstrukcyjną przęsła obiektu inżynieryjnego oznaczono na rysunku symbolem

Symbol hₖ to właśnie wysokość konstrukcyjna przęsła obiektu inżynieryjnego. W praktyce oznacza to odległość pionową od dolnej krawędzi konstrukcji nośnej do górnej powierzchni ustroju, na której zwykle opiera się nawierzchnia drogowa lub kolejowa. Ten parametr nie jest przypadkowy – bezpośrednio wpływa na nośność, sztywność i możliwość zastosowania określonych rozwiązań materiałowych. Wysokość konstrukcyjną dobiera się na etapie projektowania po analizie wszystkich obciążeń oraz wymagań normowych, które znajdziesz chociażby w normach PN-EN dotyczących mostów i konstrukcji stalowych czy żelbetowych. Z mojego doświadczenia wynika, że poprawne oznaczenie i rozumienie hₖ to fundament przy sporządzaniu rysunków technicznych – bez tego trudno rzetelnie porównać oferty, wyliczyć zużycie materiałów czy nawet prawidłowo zaplanować montaż konstrukcji. W praktyce często spotyka się projekty, gdzie pominięcie lub błędne zdefiniowanie wysokości konstrukcyjnej skutkuje poważnymi komplikacjami w trakcie realizacji, np. kolizją z istniejącą infrastrukturą lub nieprzewidzianymi kosztami materiałowymi. Dlatego branżowe dobre praktyki zalecają szczególnie skrupulatnie oznaczać i weryfikować hₖ na każdym etapie – od wstępnych koncepcji po wykonawstwo.
