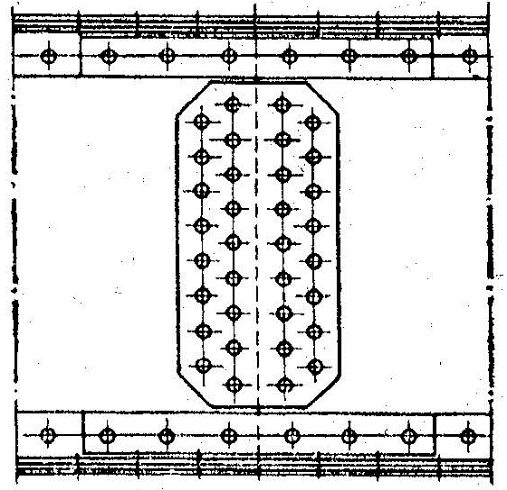

Iloma śrubami zostały przymocowane dwustronne nakładki zgodnie z rysunkiem przedstawiającym styk środnika?

Odpowiedź 34 sztuki śrub jest prawidłowa, bo wynika bezpośrednio z analizy rysunku technicznego przedstawiającego styk środnika z dwustronną nakładką. Każda nakładka, zgodnie z zasadami łączenia stalowych elementów konstrukcyjnych, powinna być zamocowana równomiernie rozłożoną liczbą śrub w taki sposób, by zapewnić pełne przeniesienie siły ścinającej i utrzymać sztywność połączenia. Na rysunku można policzyć po 17 śrub na jedną stronę, więc w sumie wypada 34 śruby dla całości (2 x 17). To akurat jest dość klasyczne rozwiązanie projektowe, stosowane na przykład w mostownictwie czy podczas modernizacji istniejących konstrukcji stalowych, gdzie bardzo ważne jest, by zachować ciągłość przenoszenia obciążeń. Moim zdaniem taka liczba śrub to też kompromis między bezpieczeństwem a ekonomią wykonania – nie przesadzamy z liczbą połączeń, ale też nie ma ryzyka miejscowego przeciążenia. Zgodnie z normą PN-EN 1993-1-8 (Eurokod 3), dobór liczby i rozstawu śrub wynika z obliczeń statycznych i wytrzymałościowych. W praktyce, jeśli ktoś będzie kiedyś w warsztacie czy na budowie spotykał się z analogicznym przypadkiem, powinien od razu zwrócić uwagę właśnie na takie detale jak rozkład i ilość śrub, bo to kluczowe dla bezpieczeństwa całej konstrukcji. Fajnie też czasem porównać ten układ z innymi rodzajami połączeń – nie zawsze większa liczba śrub oznacza lepsze połączenie, liczy się całościowy projekt i zgodność z obowiązującymi przepisami.
