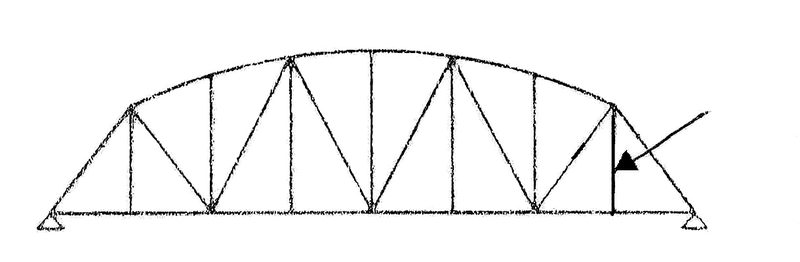

Na schemacie przęsła kratowego mostu z jazdą dołem strzałka wskazuje

Strzałka na schemacie wskazuje właśnie na wieszak, czyli pionowy element kratownicy, który przenosi obciążenia z pasa dolnego na pas górny. W mostach z jazdą dołem, takich jak na tym rysunku, wieszak typowo podtrzymuje pomost jezdny i przekazuje siły do głównej struktury nośnej przęsła. To bardzo charakterystyczny element, który odróżnia się od zastrzałów czy słupków, bo jego podstawową rolą nie jest praca na ściskanie czy rozciąganie wewnątrz całej kratownicy, tylko utrzymanie pomostu w odpowiednim położeniu. Z mojego doświadczenia w praktyce wieszak często bywa lekceważony, a to właśnie od niego zależy komfort i bezpieczeństwo użytkowników mostu – szczególnie przy większych rozpiętościach. W standardach projektowych, np. normach PN-EN dotyczących mostów stalowych i kratownicowych, wieszak zawsze jest osobno wymieniany i dokładnie określone są jego wymagania wytrzymałościowe. To właśnie ten pionowy pręt najczęściej przenosi siły rozciągające, co widać w analizach statycznych takich konstrukcji. Warto zapamiętać, że bez solidnie zaprojektowanych wieszaków cała kratownica może działać niewłaściwie, co w dłuższej perspektywie prowadzi do uszkodzeń lub konieczności kosztownych napraw mostu.
