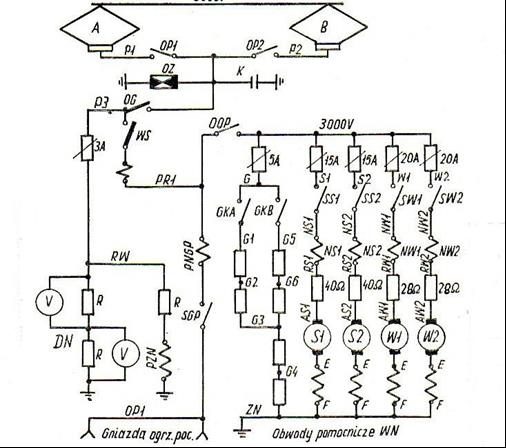

Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN?

Właściwie, obwody pomocnicze WN w typowych instalacjach elektrycznych taboru kolejowego są zasilane napięciem 3000 V. To jest standard stosowany w polskich pojazdach szynowych, zwłaszcza w taborze trakcyjnym, który pracuje na sieci prądu stałego. Moim zdaniem taka wartość napięcia wynika głównie z konieczności zapewnienia odpowiedniej mocy dla urządzeń pomocniczych – takich jak sprężarki, wentylatory czy ogrzewanie – bez zbędnych strat energii na przesyle. Z praktyki serwisowej wynika, że wyższe napięcie pozwala na zastosowanie cieńszych przewodów w instalacji, co ma znaczenie przy długościach przewodów w lokomotywach czy EZT-ach. Zasilanie 3000 V stosuje się zgodnie z normami branżowymi i jest to właściwie taki „żelazny standard” PKP czy większości przewoźników w Polsce. Oczywiście spotkasz się z różnymi napięciami na innych rynkach – np. 1500 V w Holandii czy Francji, czy 15 kV lub 25 kV prądu przemiennego w Niemczech czy Czechach – ale w polskich realiach te 3000 V dla obwodów pomocniczych WN to absolutna podstawa. Trzeba też pamiętać o bezpieczeństwie i stosowaniu odpowiednich rozwiązań separujących i zabezpieczających, bo operowanie na tak wysokim napięciu to zupełnie inna liga niż instalacje domowe. Z mojego doświadczenia wynika, że znajomość tej wartości to taki must have dla każdego, kto chce pracować przy taborze szynowym.
