Pokrętłem (NAV) na panelu ustawiono częstotliwości leżące w zakresie pracy systemów

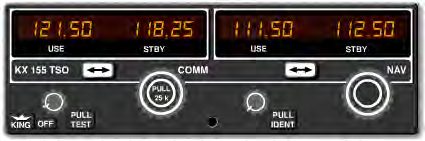

Dobra odpowiedź: pokrętło opisane jako NAV na panelu radiostacji, takim jak KX155 czy podobne, służy do ustawiania częstotliwości z zakresu nawigacyjnego VHF, czyli właśnie dla systemów VOR i ILS. Te urządzenia pracują w paśmie około 108,00–117,95 MHz. W tym samym paśmie nadają zarówno radiolatarnie VOR, jak i lokalizery ILS, dlatego jedno radio NAV może obsługiwać oba te systemy – to jest bardzo typowa konfiguracja w lekkim lotnictwie ogólnym i w szkolnych samolotach. Z mojego doświadczenia to jest jedno z pierwszych skojarzeń, jakie warto mieć w głowie: COMM = 118–136 MHz (łączność), NAV = 108–118 MHz (VOR/ILS). W praktyce wygląda to tak, że ustawiając częstotliwość np. 113.40 MHz na NAV, odbierasz sygnał z VOR, a przy częstotliwości np. 109.90 MHz możesz mieć zarówno sygnał lokalizera ILS, jak i informację DME, jeśli jest skojarzona. Pilot wykorzystuje wtedy wskazania CDI/HSI lub PFD do utrzymywania kursu względem radiala VOR albo osi podejścia ILS. Z punktu widzenia technika awionika ważne jest, aby rozumieć, że to jedno radio NAV jest odbiornikiem szerokopasmowym w wąskim, ale konkretnym zakresie VHF NAV, zgodnym z normami ICAO i wymaganiami TSO. System ILS ma dwa główne podsystemy: lokalizer (LOCalizer) w zakresie VHF NAV oraz ścieżkę schodzenia (glide slope) w paśmie UHF, ale częstotliwość GS jest przypisana parami do częstotliwości lokalizera. Technik czy pilot nie ustawia osobno glide slope – wystarczy wprowadzić częstotliwość ILS na radiu NAV, a odbiornik automatycznie wybiera właściwą parę częstotliwości. Dlatego mówi się, że radio NAV obsługuje ILS, mimo że fizycznie część sygnału pochodzi z innego pasma. Dobra praktyka w eksploatacji to zawsze sprawdzanie w AIP/jeppesenach, czy dana częstotliwość leży w zakresie NAV i czy w opisie jest VOR, VOR/DME, ILS, ILS/DME itd. W obsłudze technicznej podczas testów naziemnych sprawdza się czułość i dokładność odbiornika NAV właśnie w pasmach VOR/ILS, a nie np. ADF czy COM. Takie rozróżnienie zakresów jest absolutnie podstawowe przy diagnozowaniu usterek i przy konfiguracji panelu awioniki.
