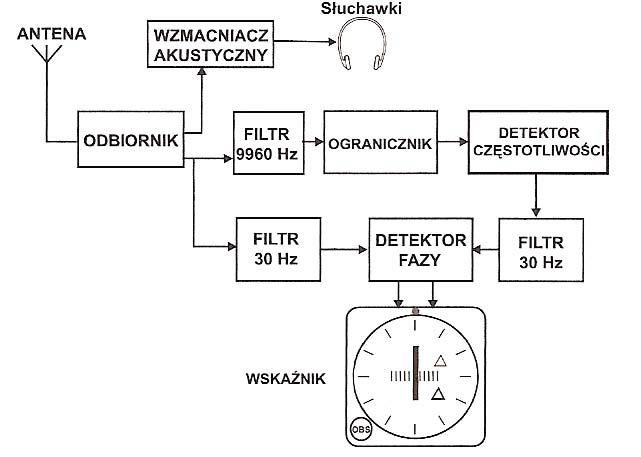

W którym bloku odbiornika systemu radionawigacji kątowej VOR służącego do pomiaru azymutu dokonuje się porównania dwóch sygnałów pomiarowych, których różnica jest proporcjonalna do azymutu statku powietrznego?

Prawidłowo – kluczowe porównanie sygnałów w systemie VOR odbywa się właśnie w detektorze fazy. W odbiorniku VOR masz dwa zasadnicze sygnały pomiarowe: sygnał odniesienia 30 Hz (stały w fazie względem stacji) oraz sygnał zmienny 30 Hz, uzyskany z modulacji częstotliwościowej fali pomocniczej 9960 Hz. Różnica faz między tymi dwoma składowymi jest wprost proporcjonalna do azymutu statku powietrznego względem radiolatarni VOR. I dokładnie tę różnicę wyznacza detektor fazy. W uproszczeniu ten blok „patrzy”, o ile stopni przesunięta jest jedna sinusoida 30 Hz względem drugiej. Na tej podstawie generowany jest sygnał sterujący dla wskaźnika CDI/OBI, który pokazuje pilotowi odchylenie od wybranego radialu. W praktyce oznacza to, że poprawne działanie detektora fazy bezpośrednio wpływa na dokładność nawigacji – jeśli tu pojawi się błąd, to nawet przy dobrym sygnale z anteny wskazania kursomierza VOR będą przekłamane. Z mojego doświadczenia, przy analizie usterek w systemach VOR zawsze warto sprawdzić tor 30 Hz i właśnie obwody detekcji fazy, bo są one bardzo czułe na zniekształcenia, szumy i złe filtrowanie. W dokumentacji serwisowej i standardach branżowych (np. ICAO Annex 10, specyfikacje VOR) podkreśla się, że poprawne odtworzenie i porównanie faz obu składowych 30 Hz jest podstawą spełnienia wymaganej dokładności kątowej. Dlatego w nowoczesnych odbiornikach, choć technologia jest często cyfrowa, logiczna funkcja „detektora fazy” pozostaje taka sama: precyzyjne porównanie dwóch sygnałów i przekształcenie różnicy faz na informację o azymucie.
