Na rysunku przedstawiono bezpiecznik o działaniu

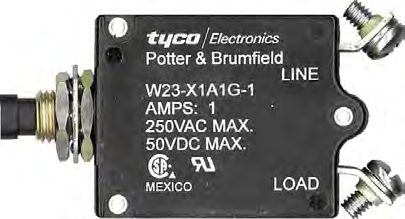

Wybrałeś zabezpieczenie bimetalowe – i właśnie to widać na rysunku. Ten element wygląda jak mały wyłącznik nadprądowy: ma zaciski LINE i LOAD, przycisk resetu oraz obudowę z opisem prądowym (tu 1 A, 250 VAC / 50 VDC). W środku nie ma drutu topikowego, tylko człon bimetalowy, czyli pasek złożony z dwóch metali o różnym współczynniku rozszerzalności cieplnej. Gdy prąd przekracza wartość znamionową, bimetal nagrzewa się, wygina i mechanicznie rozłącza styk. Po ostudzeniu można taki wyłącznik ponownie załączyć przyciskiem – to jest typowe właśnie dla zabezpieczeń bimetalowych, a nie topikowych. W praktyce w instalacjach elektrycznych statków powietrznych takie zabezpieczenia stosuje się tam, gdzie potrzeba wielokrotnego działania, łatwego resetu i czytelnego sygnalizowania zadziałania. W panelach kokpitu często widzi się tzw. „circuit breaker push-pull”, które działają dokładnie na tej zasadzie: przeciążenie → nagrzanie bimetalu → wyskoczenie przycisku → pilot lub technik po usunięciu przyczyny może go wcisnąć z powrotem. Z mojego doświadczenia to rozwiązanie jest wygodne serwisowo, bo pozwala szybko lokalizować uszkodzony obwód, a jednocześnie spełnia wymagania norm lotniczych dotyczących selektywności i możliwości ręcznego odłączenia obwodu. Dobrą praktyką jest dobór prądu znamionowego z zapasem, ale bez przesady, tak aby bimetal reagował na realne przeciążenia, a nie na normalne prądy rozruchowe urządzeń.
