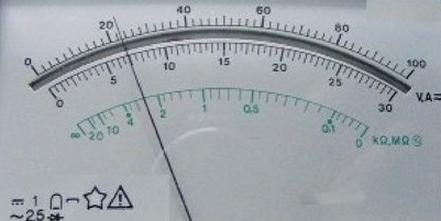

Wskaż ustroj pomiarowy przyrządu o tarczy podziałkowej pokazanej na rysunku.

Odpowiedź "magnetoelektryczny" jest poprawna, ponieważ przyrząd o tarczy podziałkowej, przedstawiony na zdjęciu, jest typowym przykładem miernika oporu elektrycznego wykorzystującego zasadę działania ustroju magnetoelektrycznego. Ustroje te są powszechnie stosowane w miernikach analogowych, co czyni je niezastąpionymi w pomiarach prądu stałego, napięcia stałego oraz oporu elektrycznego. Działanie magnetoelektryczne polega na wytwarzaniu momentu obrotowego w odpowiedzi na przepływ prądu przez przewodnik umieszczony w polu magnetycznym. Dzięki temu charakteryzują się one dużą dokładnością oraz czułością, co jest zgodne z wymaganiami norm branżowych, takich jak IEC 61010, które odnoszą się do bezpieczeństwa i dokładności przyrządów pomiarowych. W praktyce mierniki magnetoelektryczne są używane w różnorodnych dziedzinach, od elektroniki po inżynierię elektryczną, co czyni je kluczowym narzędziem dla inżynierów i techników w codziennej pracy.
