Podczas pomiaru natężenia prądu wykorzystano bocznik zamieszczony na rysunku, uzyskując wartość spadku napięcia U = 23 mV. Ile wynosi wartość natężenia prądu?

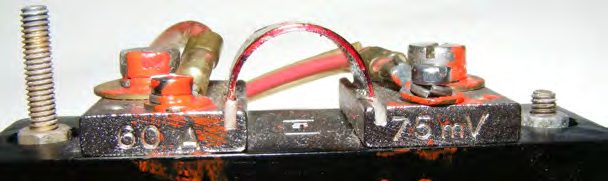

Na zdjęciu widać klasyczny bocznik prądowy opisany parametrami „60 A” oraz „75 mV”. Ten opis oznacza, że przy prądzie 60 A na boczniku odkłada się spadek napięcia 75 mV. Innymi słowy jest to rezystor pomiarowy o znanej charakterystyce: I = 60 A odpowiada U = 75 mV. Z tego można łatwo wyliczyć jego rezystancję: R = U / I = 75 mV / 60 A = 0,075 V / 60 A = 0,00125 Ω. W praktyce zwykle nie liczymy R za każdym razem, tylko korzystamy z proporcji, bo boczniki są precyzyjnie skalibrowane. Skoro 75 mV → 60 A, to 1 mV odpowiada 60 / 75 A = 0,8 A. Dla zmierzonego napięcia 23 mV prąd wyniesie więc: I = 23 mV × 0,8 A/mV = 18,4 A. To dokładnie wartość z odpowiedzi 18,4 A. W instalacjach lotniczych takie boczniki stosuje się powszechnie do pomiaru dużych prądów w obwodach akumulatorów, generatorów czy szyn zasilających, bo zwykły amperomierz nie mógłby bezpiecznie przewodzić kilkudziesięciu amperów. Miernik (najczęściej woltomierz lub wskaźnik elektroniczny) jest podłączony równolegle tylko do zacisków bocznika i widzi małe, bezpieczne napięcie rzędu kilkudziesięciu miliwoltów. Z mojego doświadczenia ważne jest, żeby pamiętać o poprawnej interpretacji oznaczeń na boczniku – zawsze patrzymy, przy jakim prądzie znamionowym bocznik daje określony spadek napięcia, i na tej podstawie przeliczamy wskazania. W dokumentacji technicznej statku powietrznego zwykle znajdziesz tabele lub schematy pokazujące, które boczniki są przypisane do których wskaźników prądu, właśnie po to, żeby uniknąć pomyłek przy serwisie i diagnostyce.
