Na schemacie przedstawiono przyrząd instalowany w statkach powietrznych, który służy do pomiaru

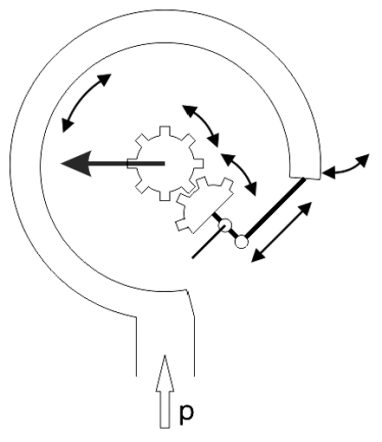

Na schemacie pokazano klasyczny przetwornik ciśnienia z rurką Bourdona, stosowany m.in. w manometrach instalacji hydraulicznych statków powietrznych. Medium robocze (płyn hydrauliczny pod ciśnieniem) doprowadzane jest do wnętrza zakrzywionej rurki. Wzrost ciśnienia powoduje próbę wyprostowania rurki Bourdona, co przekłada się na niewielki, ale precyzyjny ruch jej końca. Ten ruch jest następnie przenoszony przez przekładnię zębatą (na rysunku widać zębatkę i koło zębate) na wskazówkę przyrządu. Dzięki temu na skali w kokpicie pilot odczytuje aktualne ciśnienie w instalacji hydraulicznej. W technice lotniczej jest to krytyczny parametr eksploatacyjny. Instalacja hydrauliczna odpowiada za pracę klap, podwozia, hamulców, czasem sterów czy spoilerów. Zbyt niskie ciśnienie może oznaczać wyciek, uszkodzenie pompy albo przegrzanie medium, zbyt wysokie – np. zablokowany zawór przelewowy lub nieprawidłową regulację. Dlatego zgodnie z dobrymi praktykami obsługowymi, opisanymi chociażby w AMM (Aircraft Maintenance Manual) czy CMM producenta przyrządu, manometry hydrauliczne są okresowo kalibrowane i sprawdzane na stanowiskach testowych. Moim zdaniem warto zapamiętać charakterystyczny układ: zakrzywiona rurka + przekładnia zębata + wskazówka to typowy schemat mechanicznego manometru ciśnienia, nie temperatury czy poziomu. W samolotach współczesnych coraz częściej stosuje się przetworniki ciśnienia z wyjściem elektrycznym podawanym do systemów EICAS/ECAM, ale zasada fizyczna jest nadal podobna – ciśnienie przekształca się w przemieszczenie, a potem w sygnał, który można zinterpretować na wskaźniku albo ekranie. W klasycznych maszynach GA ten rodzaj przyrządu znajdziesz w panelu jako wskaźnik ciśnienia hydrauliki z podaną skalą w barach lub psi, często z zaznaczonym zakresem zielonym, żółtym i czerwonym, zgodnie ze standardami producenta statku powietrznego.
