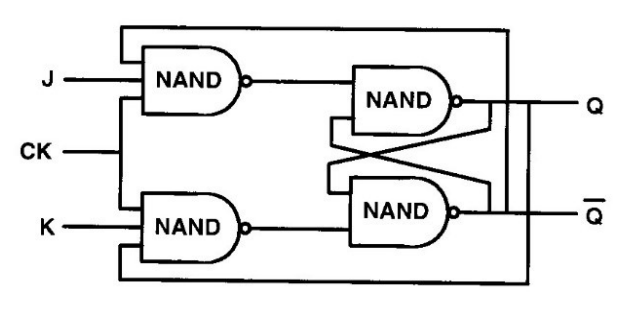

Na rysunku przedstawiono schemat

Wybór przerzutnika jako poprawnej odpowiedzi jest trafny, ponieważ schemat przedstawia układ składający się z bramek NAND, co jest charakterystyczne dla przerzutnika typu JK. Przerzutniki JK są fundamentalnymi elementami w elektronice cyfrowej, wykorzystywanymi do przechowywania i przetwarzania informacji binarnych. W praktyce, przerzutniki JK są często stosowane w licznikach, rejestrach przesuwnych oraz w różnych systemach synchronizacji. Dzięki swojej budowie i możliwości działania w różnych trybach, przerzutniki te pozwalają na realizację złożonych operacji logicznych i kontrolę stanu w aplikacjach cyfrowych. Standardy takie jak IEEE 1164 definiują sposób opisu przerzutników, co ułatwia ich implementację w projektach elektronicznych. Zrozumienie działania przerzutników, w tym schematów ich budowy i zastosowania, jest kluczowe dla inżynierów zajmujących się projektowaniem układów cyfrowych.
