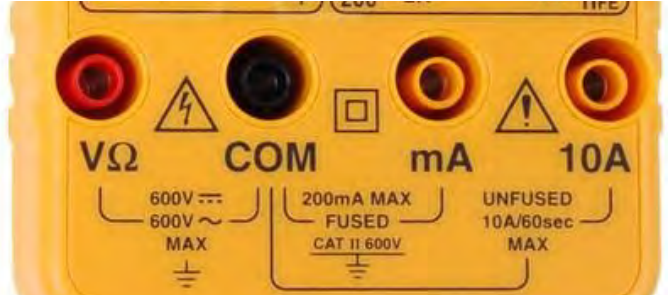

Na rysunku przedstawiono fragment multimetru cyfrowego. Jak należy podłączyć do niego sondy pomiarowe w celu zmierzenia prądu o wartości 7 A?

Dobra konfiguracja sond przy pomiarze dużych prądów w typowym multimetrze cyfrowym to czarna sonda w gnieździe COM i czerwona w gnieździe oznaczonym „10A”. To gniazdo jest przeznaczone specjalnie do pomiaru prądów rzędu kilku amperów, najczęściej do 10 A, czasem z ograniczeniem czasowym, co widać na obudowie: opis „10A/60sec MAX” albo podobny. W środku miernika jest osobna ścieżka pomiarowa o małej rezystancji, zwykle bez bezpiecznika albo z bardzo mocnym bezpiecznikiem wysokoprądowym. Dzięki temu spadek napięcia na boczniku jest mały, miernik się mniej grzeje i nie „dusi” badanego obwodu. Standardem w przyrządach pomiarowych jest to, że czarna sonda prawie zawsze trafia do gniazda COM, które jest wspólnym punktem odniesienia dla wszystkich pomiarów: napięcia, prądu i rezystancji. Czerwoną sondą wybieramy funkcję: gniazdo VΩ do napięć i rezystancji, gniazdo mA do małych prądów, a gniazdo 10A do dużych prądów. Moim zdaniem to jest jeden z ważniejszych nawyków – przed przyłożeniem sond zawsze patrzymy, gdzie dokładnie są wpięte przewody i jakie napisy są przy gniazdach. W praktyce warsztatowej, zwłaszcza przy obsłudze instalacji pokładowych, pomiar prądu 7 A w złym gnieździe kończy się przepaleniem bezpiecznika w mierniku, a czasem nawet jego uszkodzeniem. Dlatego dobra praktyka branżowa mówi: dla prądów zbliżonych do kilku amperów zawsze zaczynaj pomiar od zakresu wysokoprądowego (gniazdo 10A), a dopiero gdy okaże się, że prąd jest mały, można ewentualnie przejść na dokładniejszy zakres mA. Warto też pamiętać, że przy pomiarze prądu miernik włączamy szeregowo w obwód, nigdy równolegle jak przy pomiarze napięcia – to częsty błąd początkujących.
