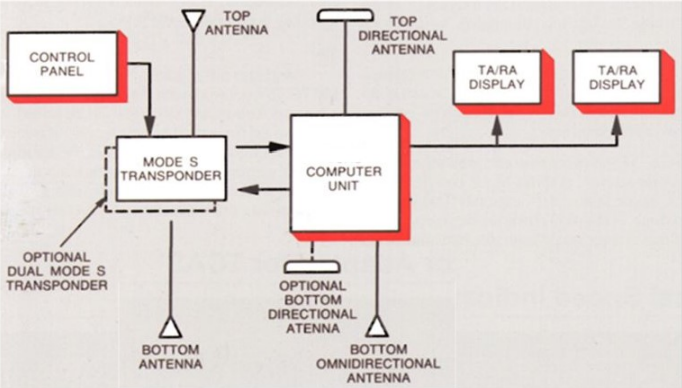

Rysunek przedstawia schemat blokowy układu

Odpowiedź TCAS (Traffic Collision Avoidance System) jest prawidłowa, ponieważ schemat blokowy przedstawia kluczowe komponenty tego systemu, które są niezbędne do jego prawidłowego działania. TCAS jest systemem, który ma na celu zwiększenie bezpieczeństwa w powietrzu, umożliwiając wykrywanie innych statków powietrznych oraz unikanie potencjalnych kolizji. Główne elementy TCAS to panel kontrolny, który umożliwia pilotowi interakcję z systemem, transponder Mode S do komunikacji z innymi statkami powietrznymi oraz jednostka komputerowa, która przetwarza dane i podejmuje decyzje o manewrach. Anteny pozwalają na odbieranie i nadawanie sygnałów. W praktyce, TCAS jest stosowany w większości nowoczesnych samolotów i jest integralną częścią procedur zgodnych z międzynarodowymi standardami bezpieczeństwa lotniczego. Dzięki temu systemowi, piloci mogą otrzymywać w czasie rzeczywistym informacje o odległości i kierunku innych statków powietrznych, co znacząco przyczynia się do minimalizacji ryzyka kolizji w przestrzeni powietrznej.
