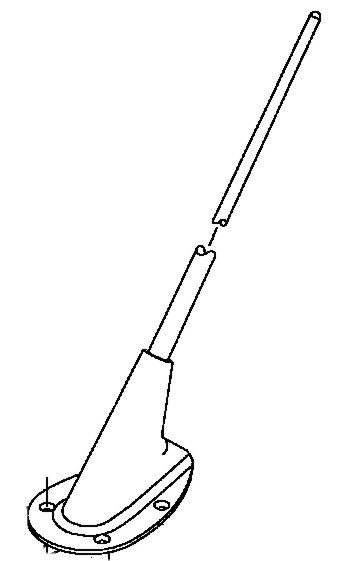

Antena przedstawiona na rysunku jest elementem systemu

Prawidłowo powiązałeś kształt anteny z systemem COM. Na rysunku widać klasyczną, prętową antenę VHF COM montowaną na kadłubie, zwykle na górze lub od spodu, przykręcaną do poszycia czterema śrubami. Tego typu anteny pracują w paśmie 118–136,975 MHz i służą do łączności dwukierunkowej między statkiem powietrznym a służbami ATS (TWR, APP, ACC), ale też do komunikacji air-to-air. Moim zdaniem to jedna z najbardziej „charakterystycznych” anten na małych samolotach – smukły pręt, często lekko pochylony, z podstawą aerodynamiczną w kształcie płetwy. W praktyce technik awionik musi pamiętać o dobrym uziemieniu podstawy do struktury kadłuba, bo cała skorupa statku robi za przeciwwagę (ground plane) i wpływa na dopasowanie impedancyjne anteny do kabla koncentrycznego 50 Ω. Standardowe wymagania wynikają z norm RTCA/DO-160 (środowisko) i TSO dla radiostacji VHF; prawidłowe SWR anteny jest kluczowe dla skutecznego zasięgu łączności. W przeglądach okresowych sprawdza się stan mechaniczny masztu, korozję przy podstawie, szczelność uszczelnień oraz ciągłość ekranowania przewodu. W lotnictwie ogólnym typowe rozwiązanie to dwie anteny COM (COM1 i COM2), każda w takiej właśnie formie prętowej, co ułatwia separację częstotliwościową i przestrzenną. W przeciwieństwie do anten nawigacyjnych, antena COM jest zoptymalizowana wyłącznie do pracy w paśmie VHF voice, z modulacją AM, bez funkcji pomiaru odległości czy kierunku – tylko niezawodna fonia pilot–kontroler.
