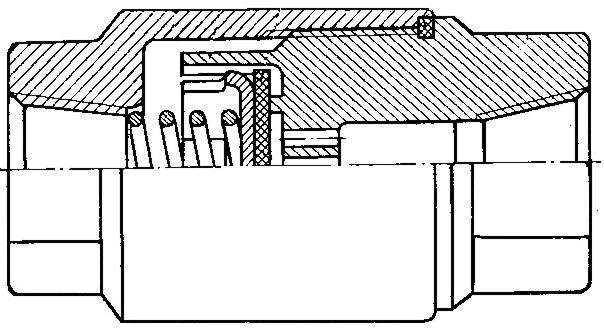

Z ilu elementów składa się urządzenie, którego przekrój zamieszczono na rysunku?

Poprawnie – na rysunku widać przekrój urządzenia złożonego z sześciu odrębnych części konstrukcyjnych. W tego typu zadaniach kluczowe jest patrzenie na rysunek jak na dokumentację warsztatową: liczymy osobne detale, a nie wszystkie „plamy” kreskowania. Każdy element, który mógłby być osobno wytoczony, frezowany, odlany czy kupiony jako standardowa część (np. sprężyna, pierścień, korpus), traktujemy jako oddzielny element. Na rysunku możemy wyróżnić: główny korpus zewnętrzny, wewnętrzny element współpracujący (najprawdopodobniej część ruchomą), zespół sprężynujący, dodatkowy pierścień lub wkładkę dystansową, element uszczelniający oraz mały element mocujący lub zabezpieczający. To razem daje sześć części. Moim zdaniem takie ćwiczenie bardzo dobrze uczy czytania rysunków technicznych, co w praktyce serwisowej jest absolutnie kluczowe. W obsłudze awioniki czy instalacji elektrycznych często pracuje się z katalogami części (IPC – Illustrated Parts Catalogue) i dokumentacją serwisową, gdzie każda część ma swój numer katalogowy i musi być poprawnie zidentyfikowana. Jeśli pomylimy się w liczeniu elementów na przekroju, łatwo potem zamówić złą część, źle dobrać uszczelnienie albo przeoczyć podkładkę dystansową, która „na oko” wygląda jak część korpusu. Dobra praktyka jest taka, żeby przy każdym przekroju mentalnie „rozłożyć” urządzenie na detale: co jest wkręcane, co jest wciskane, co jest sprężyną, co jest uszczelnieniem. W lotnictwie, zgodnie z normami branżowymi i wymaganiami Part-145 czy Part-66, od technika oczekuje się właśnie takiej umiejętności analizy rysunku przed demontażem i montażem podzespołu. Tutaj dokładne rozpoznanie prowadzi do wyniku sześciu elementów – i to jest sedno tego pytania.
