Który sposób naprawy skarpy cieku przedstawiono na ilustracji?

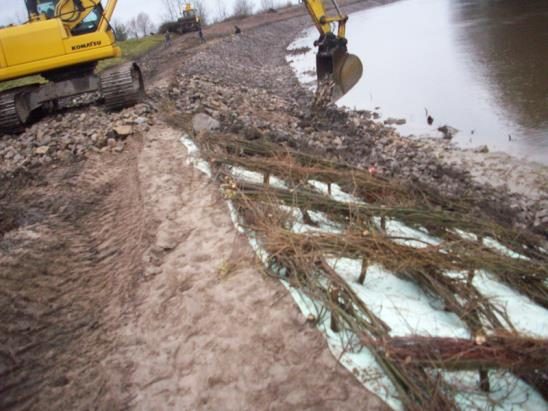

Prawidłowo rozpoznano, że na zdjęciu pokazano układanie narzutu kamiennego luzem w płotkach na skarpie cieku. Widać wyraźnie warstwę podsypki / geowłókniny oraz luźno układany kamień, który będzie stanowił zasadnicze umocnienie skarpy. Płotki faszynowe pełnią tu funkcję rusztu i uporządkowania narzutu, ale głównym elementem konstrukcyjnym jest właśnie narzut kamienny. Taki sposób umacniania jest jedną z podstawowych metod zabezpieczania skarp i brzegów rzek przed erozją hydrauliczną i podmywaniem przez nurt. Z mojego doświadczenia w robotach regulacyjnych wynika, że narzut kamienny luzem jest dość uniwersalny: dobrze pracuje przy zmiennych stanach wody, łatwo go naprawić, a przy poprawnym doborze frakcji jest bardzo trwały. W praktyce dobiera się średnicę kamienia do prędkości przepływu i spadku podłużnego, zgodnie z wytycznymi branżowymi (np. instrukcje IMGW, dawne wytyczne Melioracji Wodnych czy zalecenia z projektów hydrotechnicznych). Kamień układany luzem ma tę zaletę, że konstrukcja jest częściowo przepuszczalna – woda może się przesączać, co zmniejsza ryzyko powstawania nadciśnień w skarpie i jej rozmycia od wewnątrz. Płotki faszynowe, które widać na fotografii, stabilizują narzut, dzielą skarpę na pasy i ograniczają zsuwanie się kamienia w dół. Często dodatkowo pod narzut daje się geowłókninę filtracyjną, żeby ograniczyć wypłukiwanie drobnego gruntu spod kamieni. Tego typu rozwiązanie spotyka się przy regulacji koryt rzecznych, umacnianiu wałów przeciwpowodziowych od strony wody, zabezpieczaniu zakoli oraz w rejonie ostróg. W dobrze zaprojektowanym umocnieniu narzutowym ważne jest zachowanie właściwego nachylenia skarpy, odpowiedniej grubości warstwy kamienia (najczęściej 1,5–2,0 średnicy maksymalnego ziarna) oraz staranne ułożenie stopy skarpy, bo to tam najczęściej zaczyna się rozmycie. Moim zdaniem to jedna z najbardziej praktycznych i sensownych metod naprawy skarp w budownictwie wodnym, pod warunkiem, że nie oszczędza się na jakości kamienia i podłożu.
