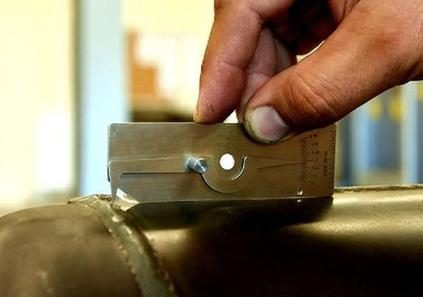

Który z wymienionych pomiarów geometrii spoiny przedstawiono na rysunku?

Poprawna odpowiedź odnosi się do pomiaru wysokości lica spoiny doczołowej. Wysokość lica spoiny jest kluczowym parametrem w połączeniach spawanych, ponieważ wpływa na jakość i wytrzymałość spoiny. Dokładne zmierzenie tej wysokości jest istotne dla zapewnienia, że spoiny spełniają odpowiednie normy i wymagania techniczne. W praktyce, wysokość ta powinna być zgodna z dokumentacją techniczną oraz normami, takimi jak PN-EN ISO 15614 dla spawania materiałów metalowych. Użycie odpowiedniego przyrządu pomiarowego, jak ten przedstawiony na zdjęciu, pozwala na precyzyjne ustalenie wysokości lica, co jest istotne, aby uniknąć potencjalnych problemów związanych z jakością spoiny, takich jak wady strukturalne czy niska odporność na obciążenia. Przykład zastosowania to kontrola spoin w konstrukcjach stalowych, gdzie wymagana jest pewna wysokość lica, aby zapewnić odpowiednią nośność spoiny.
