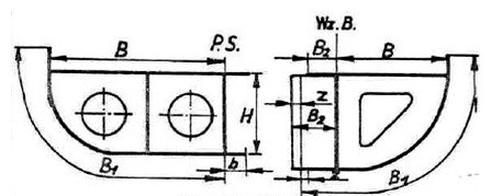

Który układ wiązań kadłuba jednostki pływającej przedstawiono na rysunku?

Odpowiedź "Poprzeczny" jest prawidłowa, ponieważ na przedstawionym rysunku widać elementy konstrukcyjne kadłuba jednostki pływającej, które są rozmieszczone w kierunku poprzecznym względem osi statku. Układ poprzeczny, zgodnie z normami budowy jednostek pływających, charakteryzuje się tym, że kluczowe elementy nośne, takie jak wręgi i pokłady, są rozmieszczone poprzecznie, co zapewnia odpowiednią sztywność i stabilność kadłuba. Poprawna konstrukcja kadłuba z układem poprzecznym jest istotna dla zachowania równowagi i odporności na obciążenia, jakie mogą wystąpić w trakcie eksploatacji jednostki. Przykładem zastosowania układu poprzecznego w praktyce jest projektowanie jachtów żaglowych, gdzie poprzeczne wręgi wspierają pokład i zapewniają odpowiednią nośność, co jest zgodne z zasadami inżynierii morskiej. Wykorzystanie tego typu konstrukcji jest również standardem w budowie statków pasażerskich, gdzie wymagana jest duża wytrzymałość kadłuba na siły działające w różnych kierunkach podczas żeglugi.
