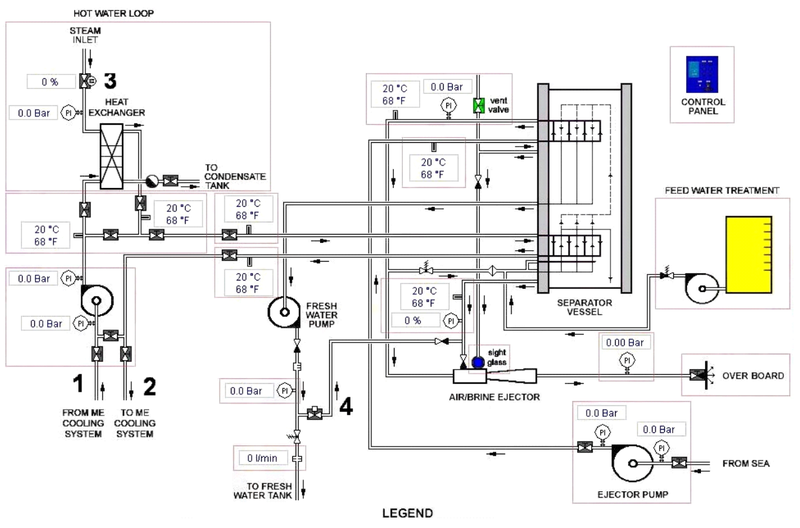

Na podstawie schematu wyparownika określ, który zawór należy otworzyć, aby doprowadzić czynnik grzewczy do instalacji?

Prawidłowo wskazałeś zawór nr 1 jako ten, który należy otworzyć, aby doprowadzić czynnik grzewczy do instalacji wyparownika. Wynika to bezpośrednio z samego schematu – zawór ten znajduje się na linii doprowadzającej medium grzewcze (czyli gorącą wodę lub parę) z zewnętrznego układu chłodzenia maszynowni do wymiennika ciepła, gdzie zachodzi przekazanie energii cieplnej do dalszej części układu. Z mojego doświadczenia wynika, że prawidłowe rozpoznanie tej trasy na schematach to podstawa podczas codziennej obsługi systemów okrętowych czy przemysłowych. Zawsze warto zwracać uwagę na kierunek przepływu oraz opisy zaworów – to pozwala uniknąć pomyłek, które w praktyce mogą skończyć się nawet uszkodzeniem sprzętu. Standardy branżowe, takie jak wytyczne IMO czy instrukcje producenta, zawsze podkreślają konieczność otwarcia właściwego zaworu doprowadzającego czynnik grzewczy przed uruchomieniem wyparownika. Otwierając zawór 1, zapewniasz prawidłowy przepływ czynnika przez wymiennik, co umożliwia skuteczne odparowanie wody i produkcję wody słodkiej. Warto też pamiętać, że każda zmiana konfiguracji zaworów powinna być wykonywana zgodnie z procedurą, aby nie zaburzyć równowagi cieplnej układu. Takie praktyczne podejście do schematów to klucz do efektywnej i bezpiecznej pracy.
