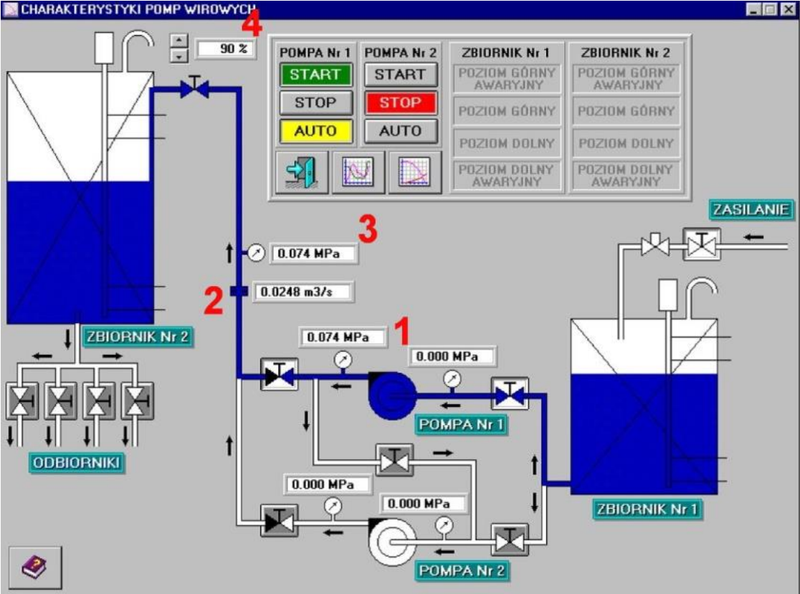

Na rysunku wskaźnik pokazujący wartość objętościowego natężenia przepływu czynnika przez instalację oznaczono cyfrą

Na tym schemacie wskaźnik objętościowego natężenia przepływu (czyli przepływomierz) rzeczywiście oznaczono cyfrą 2. To bardzo typowy układ w praktyce przemysłowej, gdzie tuż za pompą, na rurociągu tłocznym, instaluje się czujnik mierzący objętość czynnika przepływającego przez instalację w określonym czasie – tutaj podany w metrach sześciennych na sekundę (m³/s). Jest to absolutnie kluczowy parametr, bo pozwala ocenić wydajność całego układu pompowego oraz dostosować pracę pomp do rzeczywistego zapotrzebowania odbiorników. Według obecnych norm i wytycznych, np. PN-EN ISO 5167, zaleca się montaż przepływomierzy w takim właśnie miejscu – tam, gdzie ciecz opuszcza pompę i trafia do głównej magistrali instalacji. Pozwala to też na bieżącą kontrolę oraz szybkie wykrycie anomalii w pracy systemu. W codziennej eksploatacji, operatorzy instalacji bardzo często patrzą właśnie na ten wskaźnik, żeby mieć pewność, że system działa zgodnie z projektem. Moim zdaniem, bez kontroli natężenia przepływu trudno mówić o bezpiecznej i efektywnej pracy całego układu. A jeśli kiedyś będziesz miał do wyboru, gdzie zamontować taki czujnik – zawsze sprawdzaj, czy masz dostęp do szybkiego odczytu w kluczowych punktach instalacji, tak jak tutaj.
