Którą charakterystykę silnika przedstawiono na rysunku?

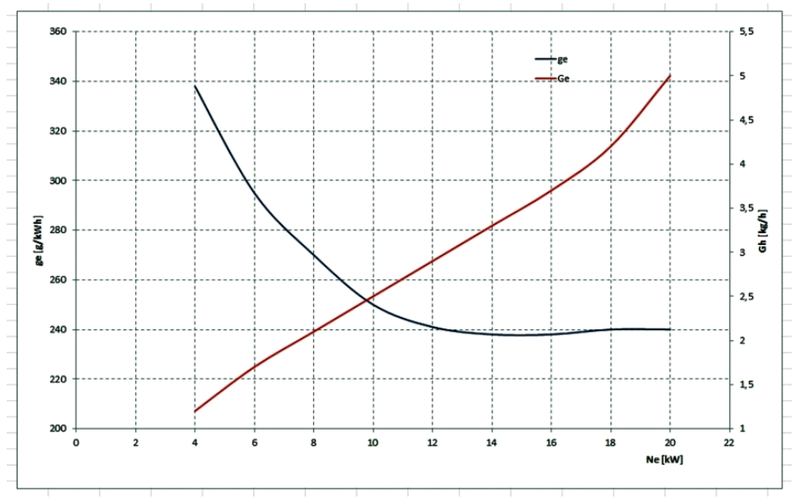

Na przedstawionym wykresie widzimy zależność między mocą użyteczną silnika (Ne) a dwoma wielkościami: jednostkowym zużyciem paliwa (ge) i całkowitym zużyciem paliwa (Ge). To jest klasyczna charakterystyka obciążeniowa silnika – zdecydowanie jedna z najważniejszych w praktyce, bo pozwala ocenić jak ekonomicznie pracuje silnik przy różnych obciążeniach. Z mojego doświadczenia wynika, że na takich wykresach można łatwo wychwycić optymalne zakresy pracy silnika, gdzie zużycie paliwa jest najniższe. Inżynierowie podczas projektowania i doboru jednostki napędowej do maszyny lub pojazdu bardzo często sięgają właśnie po te wykresy. Zwróć uwagę, że standardy branżowe (np. normy ISO 3046, PN-ISO 3046) jasno wskazują na konieczność analizowania tego typu charakterystyk przy badaniach silników. W praktyce, obsługa serwisowa i operatorzy dzięki nim wiedzą, kiedy silnik pracuje ekonomicznie, a kiedy generuje tylko niepotrzebne straty. Warto zawsze przyglądać się, jak zmienia się jednostkowe zużycie paliwa w funkcji mocy – to pomaga unikać pracy na zbyt niskich lub zbyt wysokich obciążeniach. Moim zdaniem, zrozumienie tej charakterystyki to podstawa dla każdego mechanika czy technika pracującego z silnikami, zwłaszcza w transporcie i energetyce.
