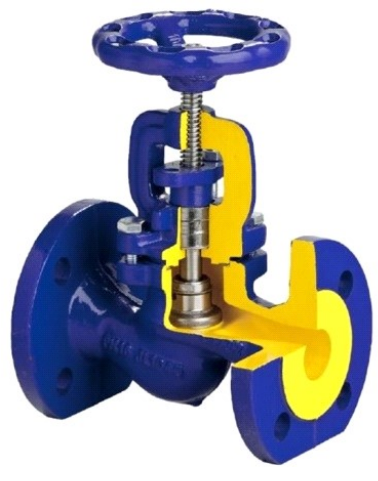

Rysunek przedstawia zawór

To jest typowy zawór odcinający, który spotykamy praktycznie wszędzie tam, gdzie trzeba ręcznie zatrzymać lub przepuścić przepływ medium – czy to wody, pary, czy gazu. Kluczową cechą zaworów odcinających jest mechanizm wrzeciona, którym podczas obracania podnosisz lub opuszczasz grzybek, szczelnie zamykając albo otwierając przepływ. Moim zdaniem to właśnie prostota konstrukcji i niezawodność sprawiają, że są podstawowym wyborem w instalacjach przemysłowych, wodociągowych i grzewczych. Warto pamiętać, że prawidłowy montaż powinien uwzględniać kierunek przepływu medium (najczęściej jest zaznaczony na korpusie strzałką) – to zabezpiecza przed nieszczelnościami i wydłuża żywotność. Z mojego doświadczenia zawór odcinający umożliwia nie tylko szybkie odcięcie dopływu, ale także pozwala na wygodną konserwację i naprawy całych odcinków instalacji bez konieczności opróżniania całego systemu. W praktyce takie rozwiązania są zgodne z normami PN-EN 12266 czy PN-EN 1983, gdzie nacisk kładzie się na szczelność i możliwość wielokrotnego użytku. Dlatego jeśli widzisz taki przekrój z pokrętłem i pionowym wrzecionem, od razu możesz być pewien, że masz do czynienia z zaworem odcinającym.
