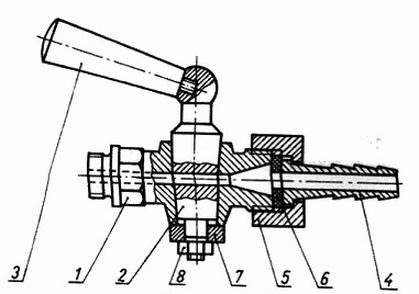

Jaki rodzaj rysunku technicznego przedstawiono obok?

Rysunek techniczny przedstawiony obok to rysunek złożeniowy, który ma kluczowe znaczenie w inżynierii mechanicznej oraz projektowaniu urządzeń. Rysunki złożeniowe służą do prezentacji wszystkich elementów składowych danego mechanizmu oraz ich wzajemnych relacji przestrzennych. Zawierają one detale dotyczące wymiarów, tolerancji oraz materiałów, co jest niezbędne do prawidłowego zrozumienia funkcjonalności projektu. W praktyce, rysunki te są wykorzystywane w procesie produkcyjnym, umożliwiając inżynierom i technikom precyzyjne montowanie i testowanie urządzeń. Zgodnie z normami ISO 128, rysunki złożeniowe powinny być czytelne i zrozumiałe, co zapewnia efektywną komunikację między różnymi działami firmy. Przykładem zastosowania rysunków złożeniowych mogą być projekty konstrukcji maszyn, w których jasne przedstawienie wszystkich komponentów pozwala na szybsze i bardziej efektywne wykonywanie prototypów oraz produkcji seryjnej.
