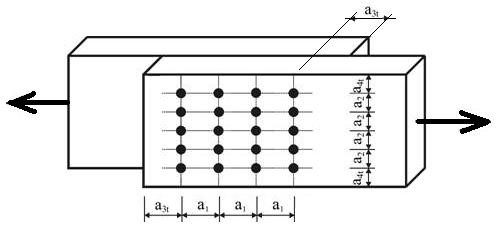

Którym symbolem oznaczono na rysunku odległość skrajnych rzędów stalowych sworzni od końców (krawędzi poprzecznych) łączonych elementów drewnianych?

Oznaczenie a₃t to symbol, który w normach oraz katalogach konstrukcji drewnianych odpowiada właśnie odległości skrajnych rzędów sworzni od końców (czyli krawędzi poprzecznych) łączonych elementów drewnianych. To jest kluczowa sprawa przy projektowaniu połączeń na sworznie stalowe, bo za mała odległość może prowadzić do osłabienia wytrzymałości połączenia, a nawet do rozszczepienia drewna. Takie zasady wynikają np. z normy PN-EN 1995-1-1 (Eurokod 5), która wyraźnie określa minimalne odległości od krawędzi i pomiędzy łącznikami. Moim zdaniem, praktycznie każdy inżynier spotka się z takim oznaczeniem na rysunkach warsztatowych lub podczas szacowania rozstawów w warunkach budowy. Gdy projektuje się węzły konstrukcyjne, najważniejsze jest zabezpieczenie drewna przed pękaniem – a zachowanie a₃t jest jednym z takich zabezpieczeń. Z mojego doświadczenia wynika, że osoby, które zwracają uwagę na te detale, mają mniej problemów z reklamacjami lub naprawami połączeń. Dodatkowo, prawidłowe rozmieszczenie sworzni to lepsza nośność i trwałość całej konstrukcji – szczególnie przy dużych obciążeniach dynamicznych czy zmiennych warunkach atmosferycznych.
