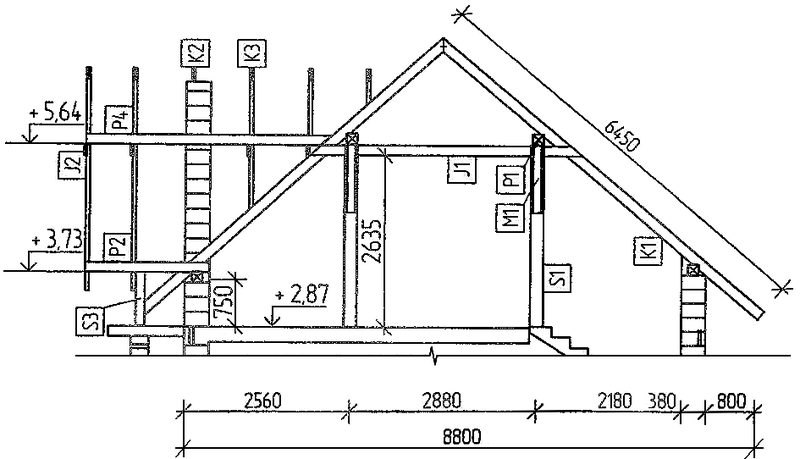

Ile wynosi całkowita długość krokwi więźby dachowej przedstawionej na rysunku?

Długość krokwi wynosząca 6450 mm została prawidłowo odczytana z rysunku technicznego, co pokazuje, że masz wprawę w interpretacji dokumentacji budowlanej. Krokiew to podstawowy element konstrukcji więźby dachowej, który przenosi obciążenia z pokrycia dachowego oraz śniegu i wiatru na ściany nośne budynku. W praktyce, przy wykonywaniu więźby, bardzo istotne jest dokładne wymierzenie krokwi, bo każdy błąd może skutkować problemami z montażem łat, kontrłat czy samym kryciem dachowym. Długość krokwi nie jest tym samym, co szerokość budynku – przy dachach dwuspadowych długość krokwi zawsze będzie większa niż połowa szerokości budynku, bo trzeba uwzględnić nachylenie połaci. Z mojego doświadczenia wynika, że fachowcy czasem bagatelizują dokładność tego wymiaru, a to on decyduje o prawidłowym wyprowadzeniu okapu. Zwróć uwagę, że na rysunku długość krokwi została oznaczona ukośną linią – to bardzo częsta praktyka w projektach. Warto wiedzieć, że zgodnie z zasadami normy PN-B-02300 oraz ogólnoprzyjętymi zasadami rysunku budowlanego, takie wymiarowanie skośnych elementów pozwala uniknąć błędów wykonawczych. Przy prefabrykacji więźby, odczytanie tego rodzaju wymiaru jest kluczowe dla zamówienia odpowiednich długości drewna, co przekłada się na ograniczenie odpadów i optymalizację kosztów budowy.
