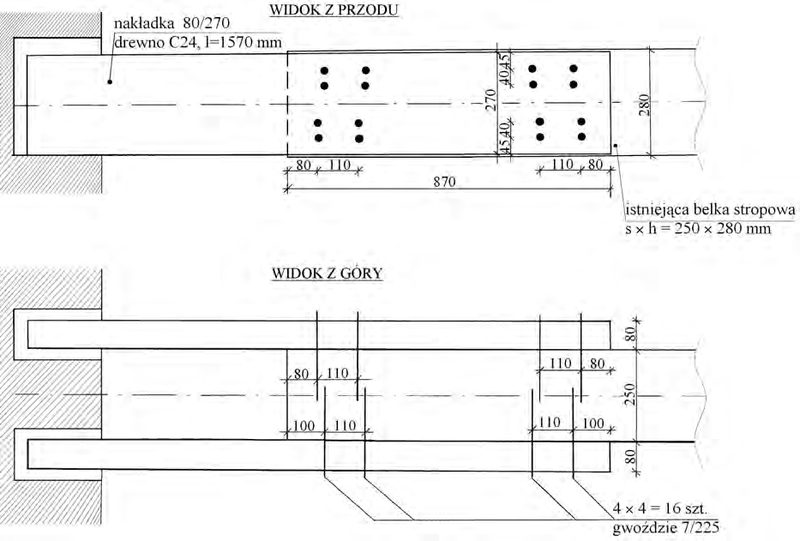

Na podstawie rysunku, określ rodzaj, ilość i wymiary elementów jakie zostały przewidziane do wykonania wymiany uszkodzonej drewnianej belki stropowej.

Wybierając odpowiedź dotyczącą dwóch nakładek o wymiarach 80×270×1570 mm oraz 32 gwoździ 7×225, kierujesz się właściwą analizą dokumentacji technicznej i zasadami stosowanymi przy wzmacnianiu uszkodzonych belek stropowych. Taki dobór elementów zabezpiecza odpowiednią stateczność i nośność konstrukcji, co potwierdzają zarówno krajowe normy, jak i praktyka wykonawcza. Wykorzystanie drewna klasy C24 oraz nakładek o szerokości 80 mm i wysokości 270 mm odpowiada wymogom dla naprawy belek stropowych o podobnych przekrojach, co daje pewność, że element przeniesie zakładane obciążenia użytkowe. Długość nakładki 1570 mm pozwala na właściwe rozłożenie naprężeń i zapewnia odpowiedni rozstaw gwoździ, które powinny być wbite równomiernie – tutaj akurat 4 rzędy po 4 gwoździe na każdą stronę, czyli 32 sztuki, co jest zgodne z zasadami stosowania złączy mechanicznych w konstrukcjach drewnianych. Moim zdaniem, takie rozwiązanie jest bardzo rozsądne, bo nie tylko wykorzystuje odpowiedni materiał, ale też gwarantuje trwałą i pewną naprawę – sam bym się podpisał pod takim projektem, szczególnie, że spotkałem się już z podobnymi przypadkami na budowie i taka konfiguracja sprawdzała się bez zarzutu. Dobrze dobrane wymiary i liczba gwoździ chronią przed powstawaniem szczelin i zapewniają sztywność połączenia, co jest kluczowe w przypadku stropów drewnianych eksploatowanych przez wiele lat. Warto pamiętać, że taką metodę polecają także instrukcje ITB oraz wytyczne branżowe – to po prostu dobry warsztat inżynierski.
