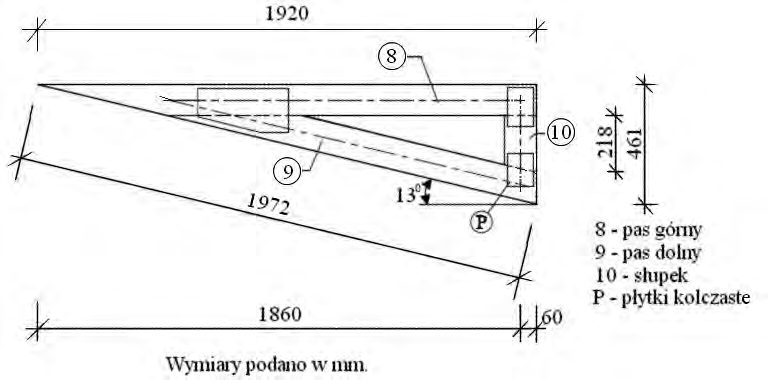

Ile wynosi długość elementów, z których wykonany jest pas górny i słupek kratownicy przedstawionej na rysunku?

Dobrze zauważone – długość pasa górnego wynosi 192,0 cm, a słupka 21,8 cm. Dokładnie takie wartości wynikały z rysunku technicznego. W praktyce na budowie czy w warsztacie taka precyzja ma ogromne znaczenie. Pas górny to kluczowy element kratownicy – odpowiada za przenoszenie głównych sił ściskających, więc musi być dokładnie docięty na wymiar zgodny z projektem. Jeżeli chodzi o słupek, jego długość (21,8 cm) jasno wynika z wysokości pola kratownicy w miejscu jego osadzenia – to też jest istotne, bo zbyt długi lub zbyt krótki słupek zaburzyłby statykę całej konstrukcji. W branży stolarskiej i konstrukcyjnej przyjęło się, by zawsze sprawdzić wymiary na rysunku, a nie polegać na szacunkach – to podstawa bezpieczeństwa. Moim zdaniem warto mieć świadomość, że nawet niewielkie odchyłki mogą znacząco wpłynąć na wytrzymałość całej więźby dachowej. Warto również pamiętać o normach, np. PN-EN 1995-1-1 (Eurokod 5), które stawiają wysokie wymagania przed projektantami i wykonawcami. Wiedza o poprawnym odczytywaniu rysunków technicznych przydaje się później praktycznie na każdej budowie, szczególnie przy prefabrykacji wiązarów czy montażu gotowych elementów. Z mojego doświadczenia – im lepiej znasz się na odczytywaniu takich detali, tym mniejsze ryzyko reklamacji lub błędów podczas prac montażowych.
