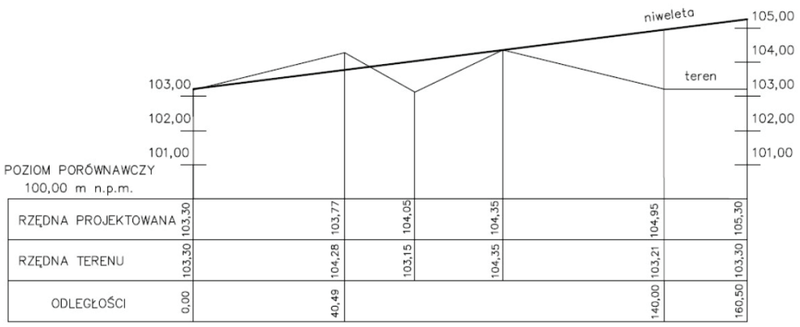

Rysunek przedstawia profil podłużny drogi rolniczej. Wartość rzędnej terenu w przekroju wykopowym wynosi

Właśnie o to chodziło – rzędna terenu w przekroju wykopowym wynosi 104,28 m. Dokładnie tak to się odczytuje z profilu podłużnego drogi, gdzie analizujemy różnice wysokości między projektowaną niweletą a istniejącym terenem. Moim zdaniem to chyba jeden z najważniejszych elementów przy projektowaniu dróg rolniczych – dobrze rozumieć, gdzie są wykopy, bo od tego zależy nie tylko prawidłowe wykonanie robót ziemnych, ale i późniejsze odwodnienie, stabilność skarp itd. Taka rzędna 104,28 m wskazuje, że na tym odcinku teren znajduje się wyżej niż niweleta drogi, więc musimy zaplanować wykop. Praktycznie zawsze przy projektowaniu warto sprawdzać, jakie są różnice pomiędzy rzędną projektowaną a rzędną terenu, bo od tego zależą roboty ziemne i późniejsze koszty budowy. W normach branżowych (np. WT-1 czy Rozporządzenie Ministra Infrastruktury) podkreśla się konieczność jednoznacznego określania rzędnych terenu w dokumentacji projektowej. Dzięki temu ekipa budowlana nie musi się zastanawiać, gdzie kopać, a gdzie nasypywać. Z mojego doświadczenia, precyzyjne odczytywanie tych wartości pozwala uniknąć nieporozumień na budowie, które mogą być kosztowne lub wręcz prowadzić do błędów konstrukcyjnych. Warto o tym pamiętać, szczególnie przy pracach ziemnych i wytyczaniu profili podłużnych.
