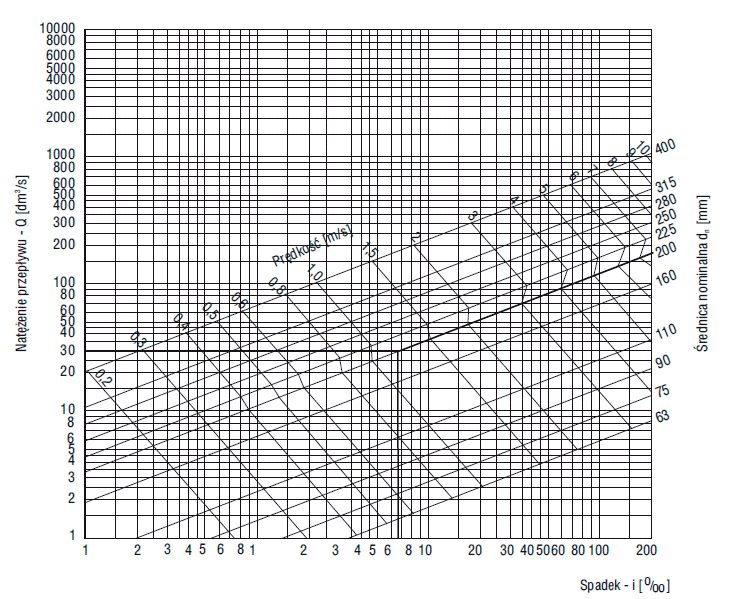

Korzystając z nomogramu, wyznacz najmniejszą średnicę rur ciśnieniowych z PVC ułożonych ze spadkiem 2% umożliwiających przepływ ścieków w ilości 50 dm³/s

Dobór średnicy rur ciśnieniowych na podstawie nomogramu to jedno z kluczowych zagadnień w projektowaniu kanalizacji. W przypadku przepływu 50 dm³/s przy spadku 2% (czyli 20‰), korzystając z nomogramu, należy najpierw znaleźć punkt przecięcia natężenia przepływu (50 dm³/s) ze spadkiem (20‰). Następnie odczytuje się wymaganą najmniejszą średnicę rury, która dla tego przypadku wypada na 315 mm. Ten wybór zapewnia nie tylko prawidłowe hydrauliczne działanie systemu, ale też spełnia wymagania dotyczące minimalnych prędkości samooczyszczania się przewodów (co jest bardzo ważne, żeby nie dochodziło do osadów i zaczopowań). Moim zdaniem, warto zwracać uwagę na te wartości, bo często w praktyce spotyka się zbyt małe średnice, które potem generują problemy eksploatacyjne. Standardy branżowe, takie jak wytyczne norm PN-EN 752 oraz dobre praktyki projektowe podkreślają, że zawsze trzeba zapewnić odpowiednią rezerwę przepustowości, zwłaszcza dla rur PVC, które z czasem mogą się nieco zamulić. Taka średnica jak 315 mm przy tym przepływie to po prostu bezpieczne i sprawdzone rozwiązanie, które będzie dobrze działać przez wiele lat. W codziennych realizacjach inwestycji kanalizacyjnych właśnie takie decyzje procentują najmniejszą liczbą awarii i interwencji serwisowych.
