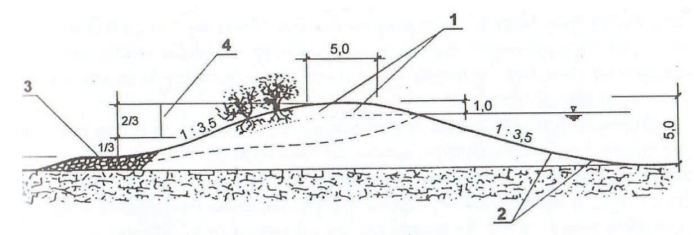

W wyniku niekorzystnych warunków pogodowych nastąpiło uszkodzenie drenażu wału przeciwpowodziowego. Na rysunku miejsce to oznaczono cyfrą

Poprawnie wskazałeś miejsce uszkodzenia drenażu wału przeciwpowodziowego – to właśnie numer 3 na tym schemacie. Drenaż w wałach przeciwpowodziowych jest kluczowym elementem zabezpieczającym przed przenikaniem wody przez korpus wału, co mogłoby prowadzić do jego rozmycia, przesączania czy nawet katastrofalnej awarii. Uszkodzenie systemu drenażowego objawia się najczęściej pojawieniem się wilgoci, wyciekami lub śladami erozji na tzw. odwodnej stronie wału, czyli dokładnie tam, gdzie zaznaczono cyfrę 3. To miejsce jest szczególnie narażone na problem przepływu wody przez wał, zwłaszcza przy wysokim stanie rzeki po stronie napływu. Z praktyki mogę powiedzieć, że regularna kontrola stanu drenażu oraz natychmiastowa naprawa ewentualnych uszkodzeń to absolutna podstawa bezpiecznego funkcjonowania wału. Warto znać wytyczne PN-EN 1997-1 dotyczące projektowania geotechnicznego, gdzie szeroko opisano wymagania dla takich konstrukcji. W realiach powodziowych, jakiekolwiek zaniedbania w tym zakresie potrafią mieć bardzo poważne skutki – uszkodzenie drenażu często prowadzi do tzw. przesiąknięcia i utraty stateczności konstrukcji wału.
