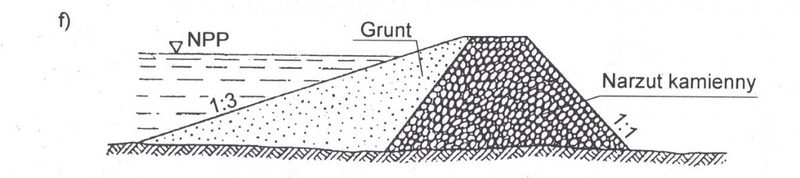

Jaką szerokość powinien mieć pas terenu, na którym zostanie wykonana przedstawiona na ilustracji zapora wodna, której wysokość wynosi 6 m, a szerokość korony równa się 3 m?

Odpowiedź 27 m jest jak najbardziej prawidłowa, bo właśnie taka szerokość terenu wynika z podstawowych zasad projektowania zapór ziemnych o tego typu przekroju. Kluczową rolę gra tutaj sposób wyznaczania szerokości podstawy – trzeba uwzględnić nie tylko szerokość korony (w tym przypadku 3 m), ale również nachylenie skarp z obu stron, czyli od strony upustu (stosunek 1:3 – jedna część pionu na trzy poziomu) oraz od strony odwodnej (stosunek 1:1 – jedna część pionu na jedną poziomu). Jeśli postawimy ten przekrój na liczbach, to dostajemy: od strony wody 3 × 6 m = 18 m (bo 1:3 – 3 metry w poziomie na każdy 1 metr w pionie), od strony narzutu kamiennego 1 × 6 m = 6 m oraz sama korona 3 m. Sumując: 18 + 3 + 6 = 27 m. To wynik, który obowiązuje w praktyce przy takich parametrach, a podobne obliczenia znajdziesz w normach i wytycznych branżowych, np. w rozporządzeniach dotyczących budowli hydrotechnicznych czy normach PN-EN. W praktyce tak szeroki pas zapewnia nie tylko odpowiednią stateczność i bezpieczeństwo zapory, ale też ułatwia prowadzenie prac konserwacyjnych. Wielu wykonawców i projektantów właśnie tak podchodzi do tematu – to nie jest przypadkowa liczba, tylko wynikająca z logiki konstrukcyjnej. Moim zdaniem warto zawsze zapamiętać ten sposób liczenia, bo można go spokojnie przełożyć na inne przypadki w hydrotechnice.
