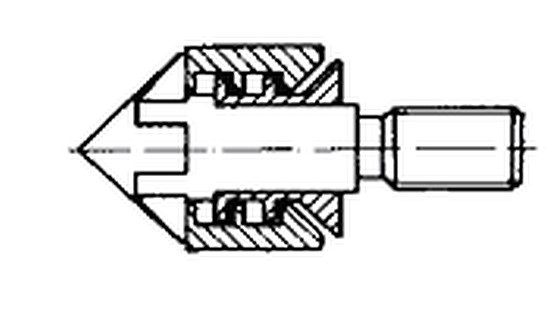

Który element układu plastyfikującego wtryskarki przedstawiono na rysunku?

To jest właśnie zawór pierścieniowy, który pełni bardzo istotną rolę w układzie plastyfikującym wtryskarki. Jego zadaniem jest zapewnienie szczelności przepływu stopionego tworzywa podczas fazy wtrysku oraz umożliwienie swobodnego przepływu podczas plastyfikacji. Moim zdaniem wiele osób nie docenia, jak dużo od niego zależy – to od sprawności zaworu pierścieniowego w dużej mierze zależy powtarzalność wypraski i stabilność procesu. Typowy zawór pierścieniowy składa się z tulei, pierścienia i stożka – widoczne na rysunku charakterystyczne kształty są łatwe do rozpoznania w praktyce, jak już kilka razy się to rozbierze albo chociaż zobaczy przekrój. W branży standardem jest, by regularnie kontrolować zużycie tych elementów, bo nawet niewielkie nieszczelności prowadzą do problemów takich jak tzw. ślimaczenie czy złe dopełnienie gniazda formy. W nowoczesnych wtryskarkach stosuje się różne odmiany zaworów, ale pierścieniowy to klasyka, zwłaszcza przy standardowych tworzywach. Dobrze jest wiedzieć, jak działa, bo często to właśnie tam zaczynają się pierwsze awarie w produkcji seryjnej. Jak dla mnie, każdy operator czy technolog powinien choć raz rozebrać ten węzeł i zobaczyć, co się tam dzieje od środka. Wiedza praktyczna procentuje później w codziennej pracy.
