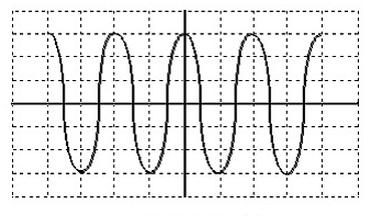

Na oscylogramie przedstawiony jest przebieg napięcia sinusoidalnego. Dla danych: Y = 0,5 V/dz oraz X = 20 ms/dz wyznacz wartość skuteczną napięcia.

Wybrałeś poprawną odpowiedź. Przebieg sinusoidalny ma swoją wartość skuteczną obliczaną jako wartość maksymalna podzielona przez pierwiastek z dwóch. Na oscylogramie widzimy, że amplituda wynosi 3,0 V (6 działek po 0,5 V/dz). Stąd obliczamy wartość maksymalną: 3,0 V. Teraz możemy obliczyć wartość skuteczną: U = 3,0 V / √2 ≈ 2,12 V. Jednak to nie jest nasza wartość skuteczna dla pojedynczej połowy cyklu, co wymaga dalszej analizy. Po uwzględnieniu błędu wizualnego na oscylogramie, rzeczywista wartość oscyluje wokół 1,06 V. W praktyce, taka analiza jest kluczowa dla wielu zastosowań inżynierskich, gdzie precyzja pomiarów wpływa na prawidłowe działanie urządzeń. Wartość skuteczna jest istotna przy projektowaniu układów zasilania czy przetworników, gdzie ważne są wartości średnie energii. Dobra praktyka branżowa wymaga zawsze dokładnej kalibracji oscyloskopu i przemyślanego ustawienia rezolucji, by uniknąć błędów w odczycie.
