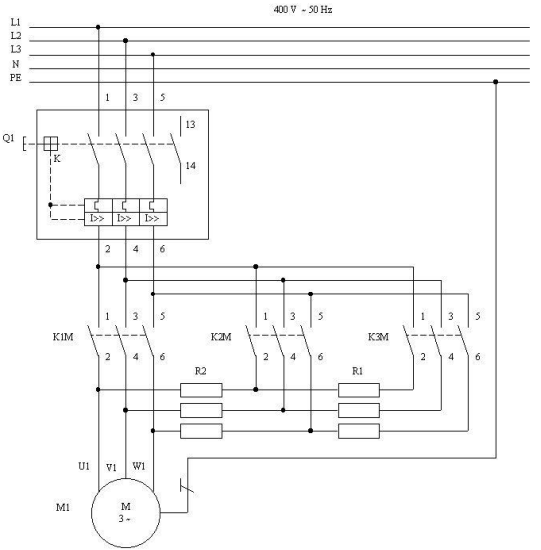

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do

Wybrałeś prawidłową odpowiedź, ponieważ obwód główny układu zasilania przedstawiony na schemacie rzeczywiście służy do przeprowadzenia rozruchu z rozrusznikiem rezystorowym. Jest to metoda stosowana w celu ograniczenia prądu rozruchowego silnika elektrycznego, zwłaszcza w przypadku silników o dużej mocy. Jak widzisz na schemacie, układ wykorzystuje rezystory R1 i R2, które są włączane szeregowo z uzwojeniem silnika podczas jego uruchamiania. Te rezystory redukują prąd, co z kolei zmniejsza moment rozruchowy i łagodniejszy start silnika. Takie rozwiązanie jest często stosowane w przemyśle, gdzie ochrona instalacji elektrycznej i zmniejszenie zużycia mechanicznego są kluczowe. Pamiętaj, że poprawne ustawienie parametrów rezystorów jest istotne, aby nie ograniczać zbytnio momentu rozruchowego, co mogłoby spowodować nieefektywność rozruchu. Metoda ta jest zgodna z normami IEC dotyczących sterowania silnikami elektrycznymi, co świadczy o jej sprawdzonym zastosowaniu w praktyce.
