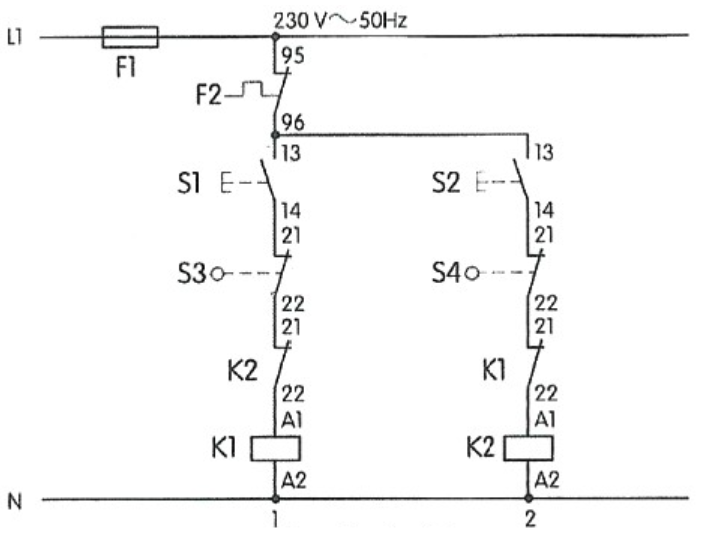

W przedstawionym schemacie połączeń układu sterowania występują między innymi symbole graficzne oznaczające następujące elementy:

- Azestyk rozwierny przekaźnika czasowego, zestyk przekaźnika termicznego, cewkę stycznika.
- Bprzycisk rozwierny, zestyk zwierny przekaźnika czasowego, zestyk zwierny stycznika.
- Czestyk rozwierny stycznika, przycisk zwierny, cewkę stycznika.
- Dzestyk zwierny przekaźnika czasowego, bezpiecznik topikowy, przycisk zwierny.
Poprawna odpowiedź: C. zestyk rozwierny stycznika, przycisk zwierny, cewkę stycznika.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Świetnie, ta odpowiedź jest prawidłowa. Zestyk rozwierny stycznika to element, który w stanie spoczynku jest zamknięty i otwiera się, gdy stycznik zostanie załączony. To pozwala na przerwanie obwodu w odpowiednich momentach, co jest kluczowe dla poprawnego działania wielu układów sterowania. Przycisk zwierny to prosty element, który zwiera obwód po naciśnięciu, co jest powszechnie stosowane w panelach sterowania do włączania bądź wyłączania maszyn. Cewka stycznika to serce stycznika – gdy otrzymuje napięcie, generuje pole magnetyczne, które przyciąga zworę, zamykając obwód roboczy. W praktyce, takie elementy są stosowane w systemach automatyki przemysłowej, gdzie kluczowe jest szybkie i bezpieczne przełączanie obwodów elektrycznych. Z mojego doświadczenia, warto zwracać uwagę na odpowiednie oznaczenia i standardy, które ujednolicają te symbole, co jest ogromnym ułatwieniem w pracy z dokumentacją techniczną. Zrozumienie tych podstawowych elementów pozwala na sprawne projektowanie i analizowanie bardziej złożonych układów sterowania.
