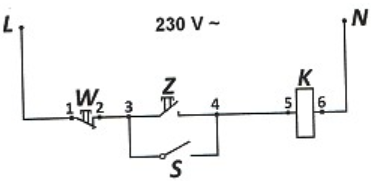

Na rysunku przedstawiono schemat obwodu sterowania stycznika. Na podstawie wyników pomiarów zawartych w tabeli określ, który element obwodu jest uszkodzony. <br><br> <table><tr><th>Pomiar rezystancji pomiędzy punktami</th><th>Wartość rezystancji, Ω</th></tr><tr><td>L - 1</td><td>0</td></tr><tr><td>1 - 2</td><td>∞</td></tr><tr><td>2 - 3</td><td>0</td></tr><tr><td>3 - 4</td><td>∞</td></tr><tr><td>4 - 5</td><td>0</td></tr><tr><td>5 - 6</td><td>1035</td></tr><tr><td>6 - N</td><td>0</td></tr></table>

Odpowiedź z wyborem przycisku rozwiernego W jako uszkodzonego elementu, jest prawidłowa. W analizowanym obwodzie, pomiar rezystancji pomiędzy punktami 1 i 2 wskazuje nieskończoność (∞), co sugeruje przerwę w obwodzie. W praktyce oznacza to, że przycisk rozwierny W nie przewodzi prądu, gdy powinien być zamknięty. Takie sytuacje są typowe dla uszkodzonych styków, które mogą się zaciąć lub ulec zanieczyszczeniu, powodując brak przepływu prądu. W branży elektrycznej, szczególnie w automatyce przemysłowej, istotne jest regularne sprawdzanie stanu przycisków i styków, ponieważ ich prawidłowe działanie zapewnia bezpieczeństwo i niezawodność systemów. Dobrą praktyką jest okresowe przeprowadzanie konserwacji, w tym czyszczenie i wymiana zużytych elementów. Moim zdaniem, zrozumienie mechanizmów działania takich komponentów jest kluczowe dla każdego technika, ponieważ zwiększa to efektywność diagnozowania usterek i poprawnego działania całego systemu.
