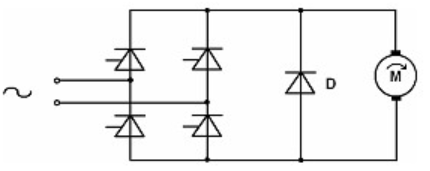

Schemat przedstawia układ sterowania silnika prądu stałego. Zadaniem diody D w tym układzie jest między innymi zabezpieczenie

Dioda w układzie sterowania silnika prądu stałego pełni bardzo ważną funkcję, chroniąc tyrystory przed przepięciami. Przepięcia to nagłe wzrosty napięcia, które mogą uszkodzić delikatne elementy elektroniczne, takie jak tyrystory. Dioda działa jako tzw. dioda tłumiąca lub dioda wolna, która przewodzi w momencie wystąpienia napięcia wstecznego, zapewniając bezpieczną drogę dla prądu. To jest szczególnie istotne w aplikacjach, gdzie mamy do czynienia z indukcyjnością, jak w przypadku silników, ponieważ podczas wyłączania takiego obciążenia pojawiają się silne napięcia wsteczne. W praktyce, zastosowanie diod ochronnych jest standardem w projektowaniu układów z silnikami prądu stałego, aby zapewnić długowieczność i niezawodność systemu. Tego typu rozwiązania są szeroko wykorzystywane nie tylko w przemyśle, ale także w projektach DIY związanych z robotyką czy automatyzacją. Pamiętajmy, że ochrona komponentów elektronicznych przed przepięciami to podstawa w inżynierii elektrycznej, co pozwala uniknąć kosztownych napraw i zwiększa bezpieczeństwo całego układu.
