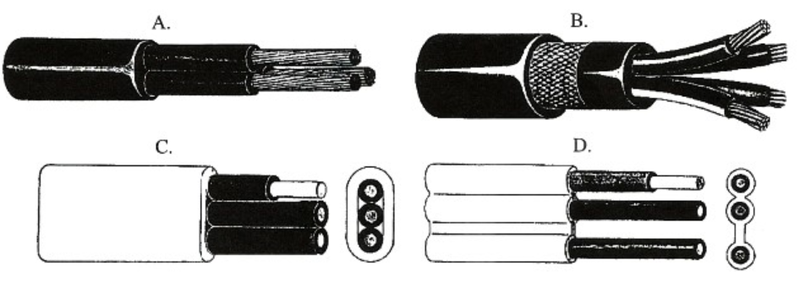

Na którym rysunku przedstawiono przewód YDYt?

Odpowiedź D jest poprawna, ponieważ przedstawia przewód typu YDYt. Tego typu przewody są często używane w instalacjach elektrycznych wewnątrz budynków. Charakteryzują się płaską konstrukcją i izolacją z polwinitu. Czasami spotykane są w instalacjach oświetleniowych lub przy podłączaniu urządzeń elektrycznych. YDYt oznacza, że przewód posiada izolację z tworzywa sztucznego oraz dodatkową osłonę z polwinitu, co czyni go odpowiednim do stosowania w suchych pomieszczeniach. W praktyce, przewody te nie wymagają dodatkowej ochrony, co czyni instalację prostszą i bardziej ekonomiczną. Znajomość tego rodzaju przewodów jest ważna, ponieważ pozwala na dobre dobranie materiałów w zależności od potrzeb instalacji. Warto pamiętać, że zgodnie z normami PN-IEC 60364, dobór przewodów musi uwzględniać parametry elektryczne oraz warunki środowiskowe, w jakich będą pracować.
