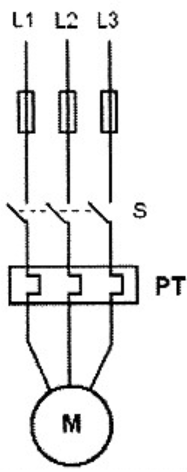

Na przedstawionym schemacie, element PT w układzie zasilania silnika indukcyjnego pełni rolę zabezpieczenia

Element PT na schemacie to przekaźnik termiczny, który pełni rolę zabezpieczenia przeciążeniowego. Zadaniem przekaźnika termicznego jest ochrona silnika przed uszkodzeniem spowodowanym długotrwałym przeciążeniem. Działa on na zasadzie ogrzewania bimetalicznego elementu, który w przypadku przekroczenia dopuszczalnej temperatury wygina się, przerywając obwód sterowania i wyłączając silnik. To rozwiązanie jest niezwykle efektywne w aplikacjach przemysłowych, gdzie niezawodność i bezpieczeństwo są kluczowe. Przekaźniki termiczne są często stosowane jako część standardowych układów zasilania silników. Zgodnie z normą IEC 60947-4-1, przekaźnik termiczny powinien być skalibrowany odpowiednio do charakterystyki konkretnego silnika. Ważne jest, aby regularnie sprawdzać ustawienia i działanie takich przekaźników, aby zapewnić ich skuteczność. Dzięki zastosowaniu przekaźnika termicznego można uniknąć kosztownych napraw i przestojów w produkcji, co czyni je nieodzownym elementem w wielu zakładach przemysłowych.
