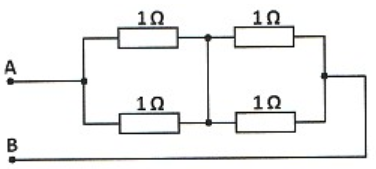

Ile wynosi rezystancja zastępcza układu rezystorów widziana z zacisków AB, połączonych w sposób przedstawiony na rysunku?

Wybrana przez Ciebie odpowiedź, że rezystancja zastępcza tego układu wynosi 1 Ω, jest całkowicie prawidłowa. Rozpatrując układ, widzimy, że rezystory są połączone w układzie mostkowym, zwanym układem Wheatstone’a. Elementy te są symetrycznie rozmieszczone, co pozwala uprościć analizę. Dzięki symetrii, punkt centralny mostka nie powoduje przepływu prądu, co umożliwia dalsze uproszczenia. W tym przypadku, dwa rezystory połączone szeregowo na górze i dwa na dole, każdy o wartości 1 Ω, tworzą dwa równoległe połączenia po 2 Ω w każdym. Następnie te dwa połączenia są równoległe do siebie, co zgodnie z zasadą dla połączeń równoległych (1/R = 1/R1 + 1/R2) daje 1 Ω jako wynik końcowy. W praktyce, umiejętność rozpoznawania i upraszczania takich układów jest niezwykle wartościowa w projektowaniu efektywnych systemów elektronicznych, szczególnie w urządzeniach przenośnych, gdzie minimalizacja rezystancji jest kluczowa dla oszczędzania energii. Podobne zasady stosuje się w projektowaniu obwodów drukowanych, co jest standardem w branży elektroniki użytkowej.
