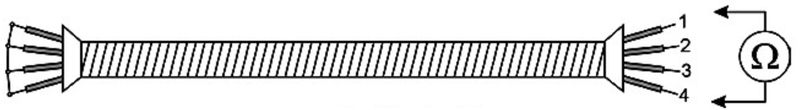

W układzie jak na rysunku zmierzono rezystancję izolacji pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: R12 = 0; R23 = nieskończoność; R34 = nieskończoność; R41 = 0. Kabel ma przerwaną żyłę oznaczoną numerem

Masz rację, że przerwana żyła to numer 3. Kiedy mierzysz rezystancję izolacji i widzisz wynik równy zero, oznacza to, że jest bezpośrednie połączenie pomiędzy żyłami, co jest typowe dla zwarcia. W przypadku żył 1 i 2 oraz 4 i 1, wynik wynosi zero, co wskazuje na zwarcie między tymi żyłami. Natomiast dla pomiaru R23 i R34 wyniki są nieskończonością, co świadczy o poprawnej izolacji między tymi żyłami. To oznacza, że żyła 3 jest fizycznie przerwana, ponieważ nie ma możliwości przepływu prądu elektrycznego. Praktyczne zastosowanie tej wiedzy jest kluczowe w diagnostyce kabli, gdzie często spotykamy się z potrzebą sprawdzania integralności przewodów. Standardy branżowe, takie jak PN-EN 61557, precyzują metody pomiaru rezystancji izolacji, co jest niezbędne do zapewnienia bezpiecznego użytkowania instalacji elektrycznych. W praktyce, umiejętność prawidłowej identyfikacji uszkodzenia kabla pozwala na szybką interwencję i zapobiega długotrwałym przestojom w pracy urządzeń elektrycznych.
