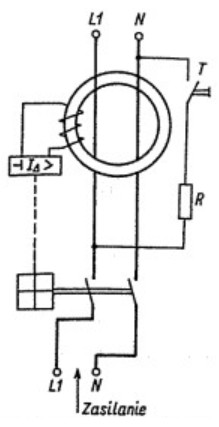

Na rysunku przedstawiono schemat elektryczny

Wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem ochrony przed porażeniem elektrycznym. Jego zadaniem jest wykrywanie różnicy prądów płynących między przewodami fazowymi a neutralnymi. Jeśli ten prąd różnicowy przekracza ustalony próg (najczęściej 30 mA), wyłącznik natychmiast odłącza zasilanie, co zapobiega niebezpiecznym sytuacjom, takim jak porażenie. W praktyce, wyłączniki RCD są stosowane w obwodach domowych i przemysłowych, zwiększając bezpieczeństwo instalacji elektrycznych. Zastosowanie RCD to nie tylko zgodność z normami, ale przede wszystkim troska o zdrowie i życie użytkowników. Ważne jest, aby wyłączniki różnicowoprądowe były regularnie testowane, co zapewnia ich prawidłowe działanie w sytuacjach awaryjnych. Z mojego doświadczenia wynika, że często pomijane są testy przycisku 'Test', które powinny być wykonywane co najmniej raz w miesiącu. Pamiętaj, że taki wyłącznik nie chroni przed wszystkimi zagrożeniami, dlatego ważne jest stosowanie także innych zabezpieczeń, jak np. wyłączniki nadprądowe.
