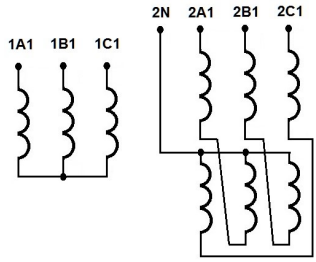

Którą grupę połączeń ma transformator trójfazowy, którego schemat połączeń uzwojeń przedstawiono na rysunku?

Odpowiedź Yzn11 jest jak najbardziej trafna, bo ten schemat to klasyczny przykład transformatora trójfazowego z uzwojeniem pierwotnym połączonym w gwiazdę (Y), a wtórnym w tzw. zygzak (zn). Cyfra 11 oznacza przesunięcie fazowe równe 330° (czyli 30° wstecz względem wskazań zegara). Z praktyki wiem, że transformator w układzie Yzn jest stosowany wszędzie tam, gdzie ważna jest kompensacja prądów harmonicznych oraz eliminacja składowej zerowej, np. w sieciach z dużą ilością odbiorników nieliniowych. Zwróć jeszcze uwagę na sposób łączenia przewodów na rysunku – typowy dla zygzaka, bo każda faza wtórnego uzwojenia złożona jest z dwóch części, co niweluje niektóre niepożądane efekty elektromagnetyczne. W wielu normach, na przykład PN-EN 60076, jasno opisano sposób oznaczania grup połączeń transformatorów – właśnie skrót Yzn pasuje tutaj idealnie. Według mnie dobrze jest o tym pamiętać, bo rozpoznawanie takich układów przydaje się nie tylko na egzaminach, ale i w praktyce zawodowej – chociażby przy analizie schematów czy podczas odbiorów technicznych. W rzeczywistości układ Yzn11 świetnie sprawdza się przy zasilaniu infrastruktury przemysłowej, gdzie minimalizacja problemów z asymetrią faz i zakłóceniami jest kluczowa. Moim zdaniem warto zwrócić uwagę, że transformator z tym układem połączeń jest też często montowany w rozdzielniach niskiego napięcia, gdzie pozwala na uzyskanie stabilnych warunków pracy dla zróżnicowanych odbiorników. Trochę teorii, ale praktyczny aspekt jest nie do przecenienia.
