ELE.01 · pytanie #328

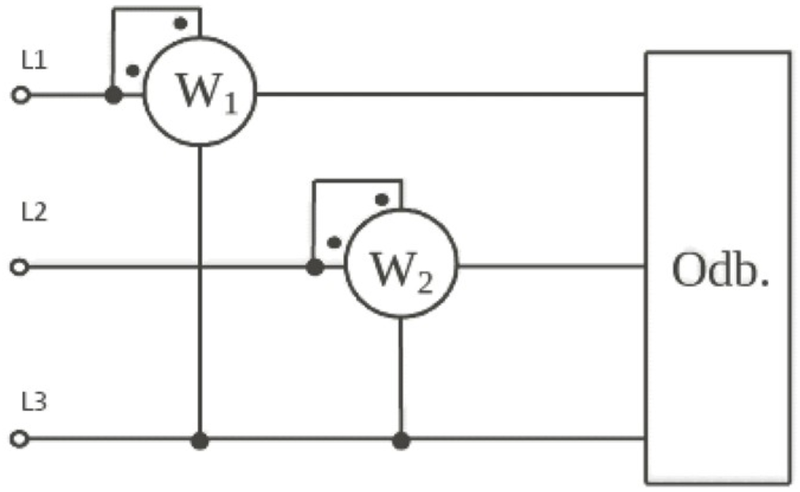

Układ pomiarowy przedstawiony na schemacie umożliwia pomiar mocy czynnej w

- Afazach L1, L2 i L3.
- Bfazie L1.
- Cfazach L1 i L2.
- Dfazach L2 i L3.
Poprawna odpowiedź: A. fazach L1, L2 i L3.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Układ pomiarowy przedstawiony na schemacie to klasyczny przykład układu do pomiaru mocy czynnej w trójfazowym systemie bez przewodu neutralnego, znanego jako układ Aronowy. Wykorzystujemy tutaj dwa watomierze (oznaczone jako W1 i W2), co umożliwia dokładny pomiar mocy czynnej w całym systemie trójfazowym. To rozwiązanie jest niezwykle praktyczne, ponieważ pozwala na pomiar mocy w trzech fazach (L1, L2, L3) za pomocą jedynie dwóch watomierzy. Jest to zgodne z dobrą praktyką inżynierską, która zakłada optymalne wykorzystanie sprzętu pomiarowego przy zachowaniu pełnej dokładności pomiaru. W systemach przemysłowych takie podejście pozwala na znaczne oszczędności, zarówno pod względem sprzętu, jak i czasu instalacji. Watomierz W1 mierzy różnicę między mocą w fazie L1 i L2, a W2 mierzy różnicę między mocą w fazie L2 i L3. Suma wskazań obu watomierzy daje całkowitą moc czynną w układzie trójfazowym. To podejście jest szeroko stosowane w praktyce, szczególnie gdy mamy do czynienia z symetrycznym obciążeniem, co czyni ten system bardzo efektywnym i łatwym w implementacji. Warto zauważyć, że standardy takie jak IEC 60375 opisują tego typu metodyki pomiarowe, podkreślając ich niezawodność i dokładność."
🤖 Wyjaśnienie generowane przez AI – weryfikuj w oficjalnych źródłach.
