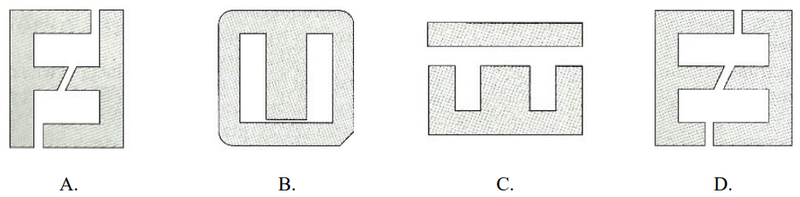

Na którym rysunku przedstawiono rdzeń kształtowy typu E-I, stosowany w transformatorach małej mocy?

Odpowiedź C jest prawidłowa, ponieważ przedstawia rdzeń kształtowy typu E-I, który powszechnie stosuje się w transformatorach małej mocy. Ten typ rdzenia jest zbudowany z dwóch części: elementu w kształcie litery 'E' oraz elementu w kształcie litery 'I'. Konstrukcja ta pozwala na łatwe nawijanie uzwojeń, co jest kluczowe w produkcji transformatorów. Rdzenie E-I mają również dobre właściwości magnetyczne, co zapewnia efektywne przekształcanie energii. Dodatkowo, rdzenie te są stosunkowo tanie i łatwe do masowej produkcji, co czyni je popularnym wyborem. W branży, rdzenie E-I są standardem ze względu na swoją wszechstronność i oszczędność kosztów. Moim zdaniem, ich zastosowanie w małych transformatorach jest nie tylko praktyczne, ale również ekonomiczne. Rdzenie te mają też zastosowania w innych urządzeniach elektrycznych, takich jak np. zasilacze czy układy audio. Warto pamiętać, że ich konstrukcja zmniejsza straty energii, co przyczynia się do bardziej ekologicznego wykorzystania zasobów.
